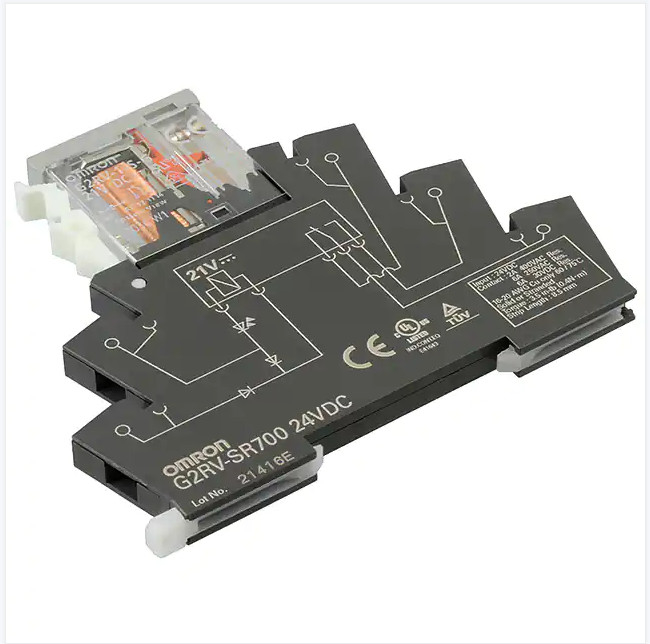

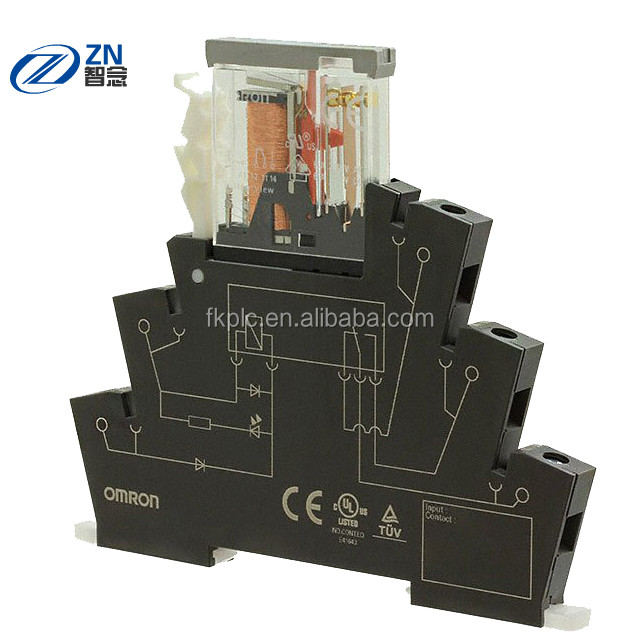

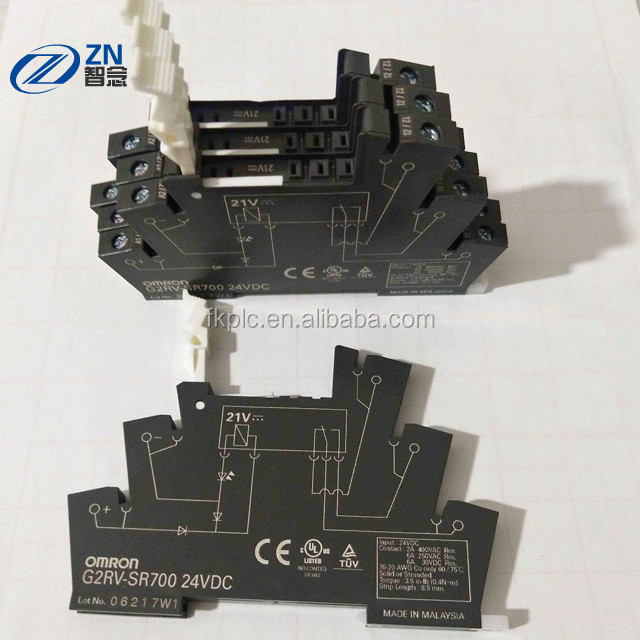

| 起源の場所 | China/JAPAN |
| ブランド名 | Omron |
| モデル番号 | G2RV-SR700 |
•コントロール パネルの小型化を促進するために貢献する実現された約25%控えめにより慣習的なプロダクト。
•1本の棒6との実現された開始そして閉鎖の能力細い形。
•1本の棒のためのマイクロ負荷プロダクト利用できるまた転換する小さい負荷のためのAuめっきされた接触を使用して50 mA。
•G2RVが透明な場合であるので、肉眼が付いている接触の状態を確認することは現地異常を確認して可能、容易である（設置済み位置）。
•ねじ込み端子はまたネジ式必要性を満たすために貯蔵される。
•取付けられたリレーは曲がりにくい差込式ターミナルを使用する交換するとき。
•利用できるG2RV-SRと形でまた特色にするG3RV-SR同じような半導体継電器を。
指定
| テッドの入力 電圧 |
評価される流れ | なりなさい 作動させなさい 電圧 |
なりなさい 解放 電圧 |
パワー消費量 | 最高 正当 電圧 |
|||
|---|---|---|---|---|---|---|---|---|
| AC | DC | パーセントの 評価される電圧 |
AC （VA） | DC （MW） | パーセント 評価されるの 電圧 |
|||
| 50のHz | 60のHz | |||||||
| 12 VDC | - | - | 27.9 mA | 80% max.* | 10% min。 | - | およそ300 MW | 110% |
| 24 VDC | - | - | 13.5 mA | - | およそ300 MW | |||
| 24 VAC/VDC | 12.5 mA | 12.6 mA | 12.6 mA | およそ0.5 VA | およそ300 MW | |||
| 48 VAC/VDC | 5.9 mA | 6.1 mA | 5.2 mA | およそ0.4 VA | およそ250 MW | |||
| 100 VAC | 5.9 mA | 6.0 mA | - | およそ0.8 VA | - | |||
| 110 VAC | 5.9 mA | 5.9 mA | - | およそ0.8 VA | - | |||
| 200 VAC | 6.6 mA | 7.6 mA | - | およそ1.7 VA | - | |||
| 230 VAC | 7.3 mA | 8.4 mA | - | およそ1.7 VA | - | |||
*1. Pのレベル:λ60=0.1×10-6 /times
この価値は転換の頻度120操作/min.の価値である。
*2.Auのめっきの層が破壊されれば、数は標準的なタイプと同じである。
| 項目 | 標準 （G2RV-SR700、500、701、501） |
microloadsのため （G2RV-SR700-AP、500-AP） |
|
|---|---|---|---|
| 接触抵抗* | 最高100 mΩ。 | ||
| （セットの）時間を作動させなさい* | 最高20氏。 | ||
| 解放の時間* | AC、AC/DC:最高40氏。 DC:最高20氏。 |
||
| 最高の作動 頻度 |
機械:18,000 operations/h 電気:1,800 operations/h （定格負荷） |
||
| 絶縁抵抗 | 1,000 MΩ min. （500 VDCで） | ||
| 絶縁耐力 | コイルと接触間:4,000VAC 50/60のHz 1分 同じ極性間の接触:1,000 VAC 50/60のHz 1分 |
||
| 振動抵抗 | 破壊:10から55から10のHzの単一の広さ0.50 mm （二重広さ1.0 mm） 機能不全:10から55から10のHzの単一の広さ0.50 mm （二重広さ1.0 mm） |
||
| 衝撃抵抗 | 破壊:1,000 m/s2 機能不全:活気づけられた200m/s2は、100m/s2を非活気づけた |
||
| 持久力* | 機械 | 最少5,000,000の操作。 | |
| 電気 | 接触無し:最少70,000の操作。 NCの接触:最少50,000の操作。 |
最少5,000,000の操作。 | |
| 包囲された作動 温度 |
作動:-40 +55°Cに（アイシングか凝縮無しで） | ||
| 包囲された作動 湿気 |
作動:5から85% RH | ||
| 重量 | およそ30 g | ||
| 接触材料 | Agの合金 | Agの合金+ Auのめっき | |
注:上記の価値は初期値である。
*価値は23°C.の周囲温度にある。
| モデル | 接触の形態 | 操作のコイルの評価 | 接触の評価 | 操作 |
|---|---|---|---|---|
| G2RV-SRシリーズ | SPDT | 12から48 VDC 24から230 VAC |
250 VAC （抵抗負荷）の6 A 30 VDC （抵抗負荷）の6 A 400 VAC （抵抗負荷）の2 A * |
6,000 |
*負荷電圧が250 VACを超過したら、12のmm min.の間隔と付けるか、または別の版（XW5Z-EP12）を使用しなさい。
| モデル | 接触の形態 | 操作のコイルの評価 | 接触の評価 | 操作 |
|---|---|---|---|---|
| G2RV-SRシリーズ | SPDT | 12、24 VDC 24、48 VAC/VDC 100、110、200、230 VAC |
250 VAC （抵抗負荷）の6 A 30 VDC （抵抗負荷）の6 A 400 VAC （抵抗負荷）の2 A * |
50,000 50,000 6,000 |
*負荷電圧が250 VACを超過したら、12のmm min.の間隔と付けるか、または別の版（XW5Z-EP12）を使用しなさい。
| モデル | 接触の形態 | 操作のコイルの評価 | 接触の評価 |
|---|---|---|---|
| G2RV-SR500 G2RV-SR700 |
SPDT | 12、24 VDC 24、48 VAC/VDC 100、110、200、230 VAC |
250 VAC （抵抗負荷）の6 A |
| 2.5 250 VAC （PF0.4）のA | |||
| 30 VAC （Ress）の6 A | |||
| 30 VDC （L/R=7ms）の2 A | |||
| G2RV-SR501 G2RV-SR701 |
SPDT | 12、24 VDC 24 VAC/VDC |
250 VAC （抵抗負荷）の6 A |
| 2.5 250 VAC （PF0.4）のA | |||
| 30 VAC （Ress）の6 A | |||
| 30 VDC （L/R=7ms）の2 A | |||
| G2RV-SR500-AP G2RV-SR700-AP |
SPDT | 12、24 VDC 24、48 VAC/VDC 100、110、200、230 VAC |
30 VAC （抵抗負荷）の0.05 A 36 VDC （抵抗負荷）の0.05 A |
