起源の場所:
China/JAPAN
ブランド名:
Omron
モデル番号:

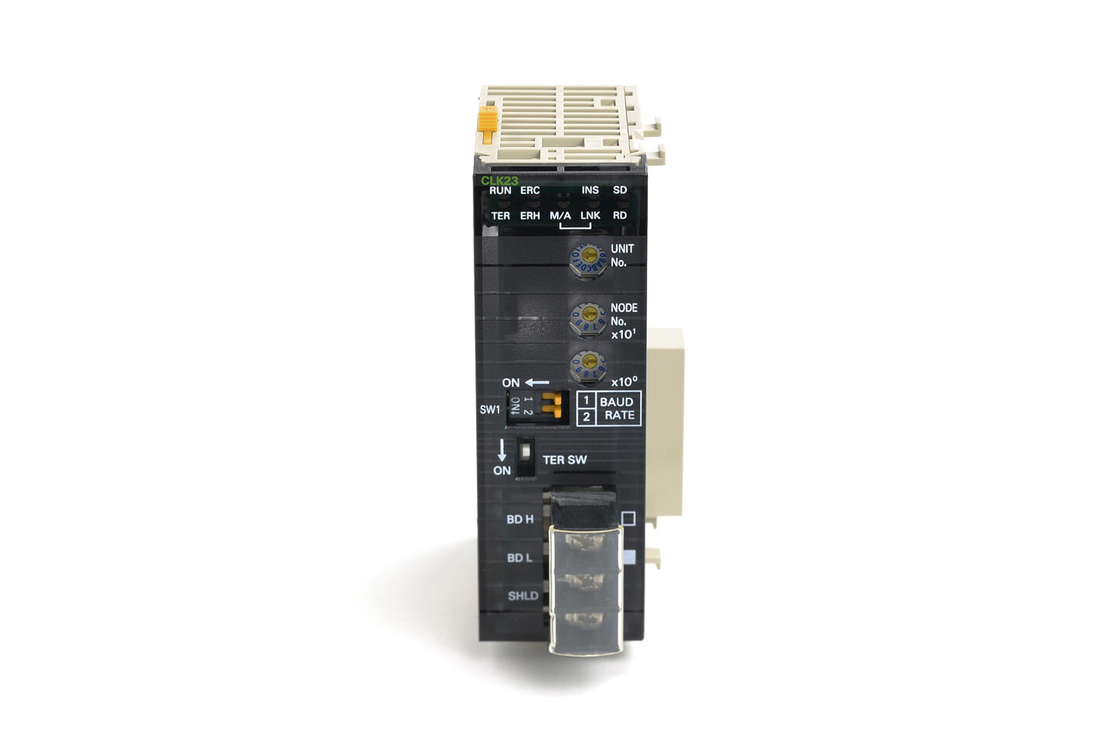

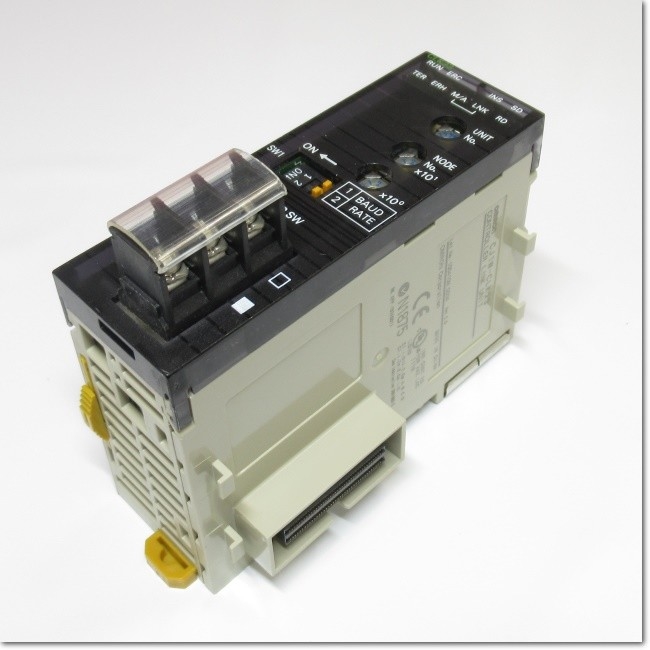

CJ1W-CLK23
•大容量のデータ・リンクは単にプログラムしないでデータ・リンク テーブルのセットによって容易に達成される。
•20,000までの*1送信/受信の単語は単位（板のための62,000ワードまで）のためのノードごとに置くことができる。
•データ・リンクはノードごとの4,000までの*2単語とデータ同時発生を保障している間行うことができる。
•ユーザー セットのデータ・リンク テーブルはデータ・リンクが作動している間変えることができる。*3
•全体のシステムのための間違いは間違いの診断の支援ソフトウェアおよびいろいろな状態の旗の使用によって監察することができる。
*1.単位版1.2またはあとでのために支えた。
*2. CJ1W-CLK23および3G8F7-CLK [] 3は支えられる。
*3. CJ1W-CLK23、「- V1で」終わる3G8F7-CLK [] 3、およびモデルのために支えた。
| 項目 | 指定 |
|---|---|
| モデル | CJ1W-CLK23 3G8F7-CLK23-E CJ1W-CLK21-V1 *1 3G8F7-CLK21-EV1 *1 |
| タイプ | ワイヤーで縛られて（保護されたツイストペア・ケーブル） |
| コミュニケーション方法 | N:Nトークン バス方法 |
| コード | マンチェスター コード |
| 調節 | ベースバンド コード |
| 同時性 | 旗の同時性（HDLCフレームに合致する） |
| 伝送経路フォーマット | Multidrop方法（バス タイプ） |
| 伝達速度 | 次は伝達速度によって最高伝送距離である。 2つのMbits/s:500のm 1つのMbits/s:800のm 500のkbits/s:1つのkm |
| 最高伝達 間隔 |
|
| その間最高の間隔 ノード |
指定されない。（最高の伝送距離は全体のシステムのために満たされなければならない。） |
| 媒体 | 指定保護されたねじれ組ケーブル 2つの信号線、1つの盾 |
| ノード関係方法 | PLC:ターミナル ブロックへの関係 コンピュータ:特別な（供給された）コネクターを使用して関係 |
| ノードの最大数 | 32か62のノード*2 *3 |
| 適当なプログラミング 装置 |
CX1のCX積分器、CXプログラマー*3のCX網、およびプログラミング コンソール |
| コミュニケーション機能 | データ・リンクおよびメッセージ サービス |
| データ・リンク単語の数 | ノードごとの単語を送りなさい:最高4,000ワード。（CJ1W-CLK [] 3）の最高1,000ワード。（他のすべての単位） ノードごとの送信/受信の単語の数: 最高12,000ワード。（前Ver。1.2） 最高20,000ワード。（単位Ver。1.2またはあとで） 総数はのネットワークごとの単語を送る:最高62,000ワード。 |
| データ・リンク区域 | PLC:かまれた区域（CIO区域、作業域、リンク区域*4）のデータ記憶（DM）、延長DM区域（EM）コンピュータ: FinsGatewayのでき事の記憶 |
| メッセージの長さ | 2,012バイト最高。（を含むヘッダー） |
| RAS機能 | 投票ノード バックアップ機能 自己診断機能（開始で点検するハードウェア） Echobackテストおよび放送テスト（ひれ命令を使用して） ウォッチドッグ タイマー 誤信機能 |
| 誤り制御 | マンチェスターのコード・チェック CRCの点検（CCITT X16 +X12 +X5 +1） |
| 項目 | 指定 |
|---|---|
| モデル | CJ1W-CLK23 CJ1W-CLK21-V1 * |
| 適当なPLC | すべてのCJシリーズCPUの単位 |
| 取付け可能な単位の数 | 最高8。 |
| 設置場所 | CPUのバックプレーンか拡張のバックプレーンに取付けなさい（CPUバス単位として分類される）。 |
| ネットワーク パラメータのストレージ ロケーション 手動で一定のデータ・リンク テーブル |
システム バスの単位面積（CPUの単位変数区域で）。 |
| 旅程表のストレージ ロケーション | CPUの単位変数区域 |
| 重量 | 110 g |
| 消費電流:PLCの5ボルト | 0.35 A |
