| 起源の場所 | China/JAPAN |
| ブランド名 | Omron |

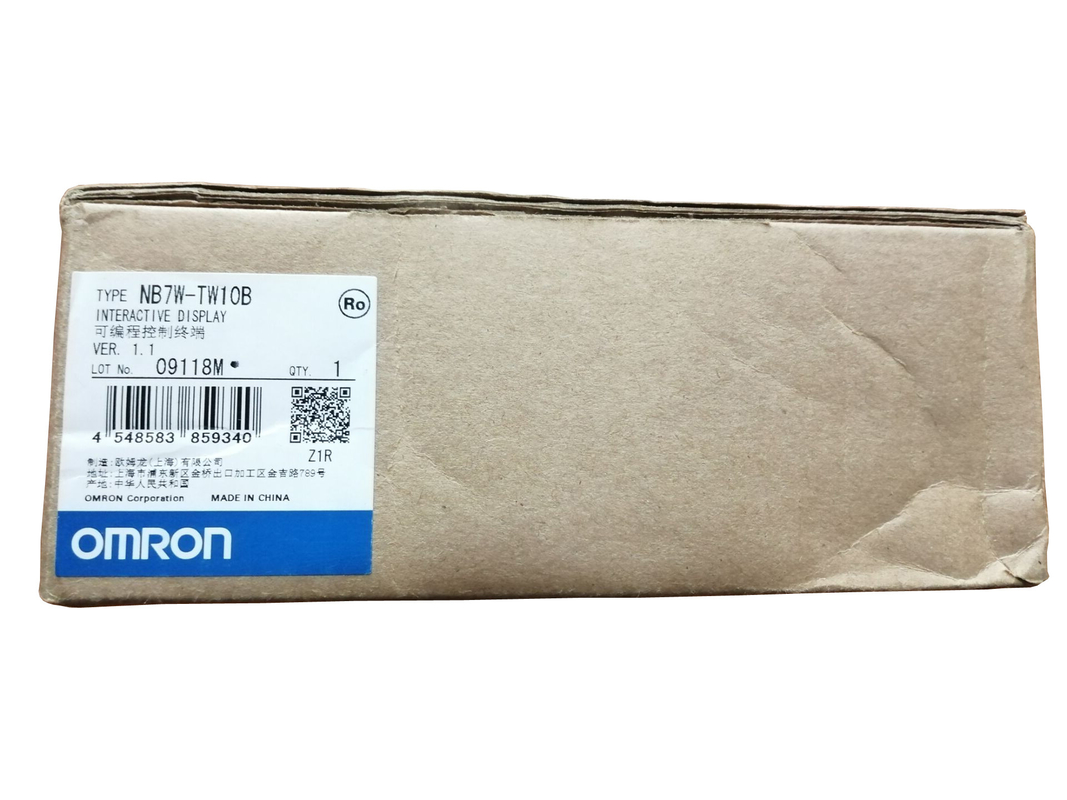

| モデル番号 | NB7W-TW10B |
高機能・低価格 HMI
高品質と豊富な機能を組み合わせることで、エコノミークラスのHMIとして優れた価値を提供します。HMIアプリケーションを作成するためのNB-Designerソフトウェアは無料でお使いいただけます。弊社ウェブサイトからダウンロード可能です。
|
製品名 |
仕様 |
注文コード |
|---|---|---|
|
NB3Q |
3.5インチ、TFT LCD、カラー、320 × 240ドット |
NB3Q-TW00B |
|
3.5インチ、TFT LCD、カラー、320 × 240ドット、USBホスト、イーサネット |
NB3Q-TW01B |
|
|
NB5Q |
5.6インチ、TFT LCD、カラー、320 × 234ドット |
NB5Q-TW00B |
|
5.6インチ、TFT LCD、カラー、320 × 234ドット、USBホスト、イーサネット |
NB5Q-TW01B |
|
|

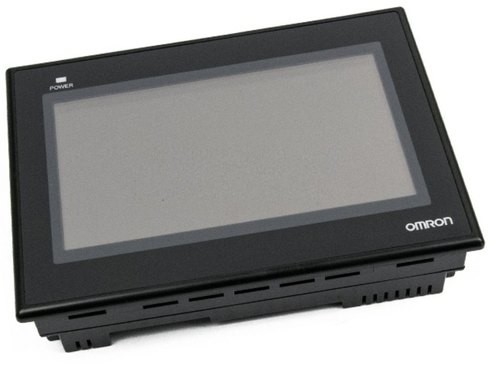

NB7W |
7インチ、TFT LCD、カラー、800 × 480ドット |
NB7W-TW00B |
|
7インチ、TFT LCD、カラー、800 × 480ドット、USBホスト、イーサネット |
NB7W-TW01B |
|
|
NB10W |
10.1インチ、TFT LCD、カラー、800 × 480ドット、USBホスト、イーサネット |
NB10W-TW01B |
|
製品項目 |
仕様 |
注文コード |
|---|---|---|
|
NB-PLC接続ケーブル |
NBからPLCへRS-232C経由（CP/CJ/CS）、2m |
XW2Z-200T |
|
NBからPLCへRS-232C経由（CP/CJ/CS）、5m |
XW2Z-500T |
|
|
NBからPLCへRS-422A/485経由、2m |
NB-RSEXT-2M |
|
|
ソフトウェア |
対応OS：Windows-10（32ビット版および64ビット版）およびそれ以前のWindowsバージョン。 オムロンのウェブサイトからダウンロードしてください。 |
NB-Designer |
|
ディスプレイ保護シート |
NB3Q用 5枚入り |
NB3Q-KBA04 |
|
NB5Q用 5枚入り |
NB5Q-KBA04 |
|
|
NB7W用 5枚入り |
NB7W-KBA04 |
|
|
NB10W用 5枚入り |
NB10W-KBA04 |
|
|
アタッチメント |
NT31/NT31CシリーズからNB5Qシリーズへの取り付けブラケット |
NB5Q-ATT01 |
|
モデル |
パネルカット寸法（H × V mm） |
|---|---|
|
NB3Q |
119.0 (+0.5/−0) × 93.0 (+0.5/−0) |
|
NB5Q |
172.4 (+0.5/−0) × 131.0 (+0.5/−0) |
|
NB7W |
191.0 (+0.5/−0) × 137.0 (+0.5/−0) |
|
NB10W |
258.0 (+0.5/−0) × 200.0 (+0.5/−0) |
注：適用パネル厚さ：1.6～4.8 mm。
|
仕様 |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
表示タイプ |
3.5インチ TFT LCD |
5.6インチ TFT LCD |
7インチ TFT LCD |
10.1インチ TFT LCD |
|||
|
表示解像度（H×V） |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
色数 |
65,536 |
||||||
|
バックライト |
LED |
||||||
|
バックライト寿命 |
通常温度（25℃）で50,000時間の動作時間 1
1. これは、室温および湿度下でLEDあたりの輝度が50%低下する推定時間です。代表値です。
|
||||||
|
タッチパネル |
アナログ抵抗膜方式、解像度1024×1024、寿命：100万回のタッチ操作 |
||||||
|
寸法（H×W×D）mm |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
重量 |
最大310g |
最大315g |
最大620g |
最大625g |
最大710g |
最大715g |
最大1,545g |
|
仕様 |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
内蔵メモリ |
128MB（システム領域含む） |
||||||
|
メモリインターフェース |
ー |
USB |
ー |
USB |
ー |
USB |
USB |
|
シリアル（COM1） |
RS-232C/422A/485（非絶縁）、 |
RS-232C、 |
|||||
|
シリアル（COM2） |
ー |
RS-232C/422A/485（非絶縁）、 最大500m（RS-422A/485）、 コネクタ：D-Sub 9ピン |
|||||
|
USBホスト |
USB 2.0 Full Speed相当、Type-A、出力電力5V、150mA |
||||||
|
USBスレーブ |
USB 2.0 Full Speed相当、Type-B、伝送距離：5m |
||||||
|
プリンタ接続 |
PictBridge対応 |
||||||
|
イーサネット |
ー |
10/100 Base-T |
ー |
10/100 Base-T |
ー |
10/100 Base-T |
10/100 Base-T |
|
仕様 |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
電源電圧 |
20.4～27.6 VDC（24 VDC −15～+15%） |
||||||
|
消費電力 |
5W |
9W |
6W |
10W |
7W |
11W |
14W |
|
バッテリー寿命 |
5年（25℃） |
||||||
|
筐体保護等級（前面） |
前面操作部：IP65（パネル前面からの防塵・防滴のみ） |
||||||
|
取得規格 |
EC指令、KC、cUL508 |
||||||
|
動作環境 |
腐食性ガスがないこと。 |
||||||
|
ノイズ耐性 |
IEC61000-4-4、2KV（電源ケーブル）に準拠 |
||||||
|
周囲動作温度 |
0～50℃ |
||||||
|
周囲動作湿度 |
10～90% RH（結露なきこと） |
||||||
