| 起源の場所 | China/JAPAN |
| ブランド名 | Proface |
| モデル番号 | PFXSP5700TPD |

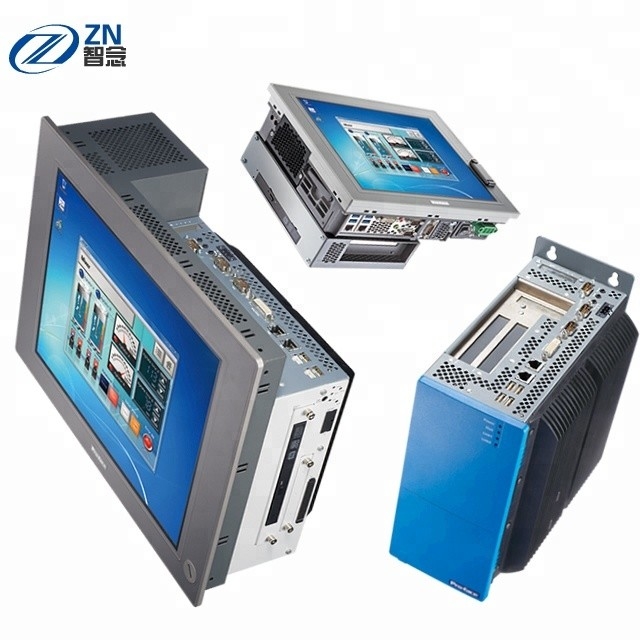

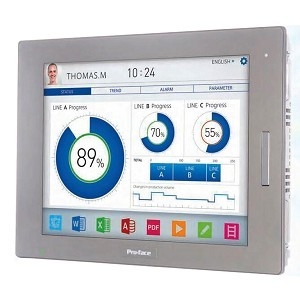

PFXSP5700TPD GP4000シリーズ（標準）Proface HMI PLC、新品およびオリジナルのパッキング
| 画面タイプ |
TFTカラーLCD
|
|---|---|
| ディスプレイサイズ |
15インチ
|
| 解像度 |
1,024 x 768ピクセル（XGA）
|
| 有効表示領域 |
W304.1 x H228.1 mm
（W11.97 x H8.98インチ） |
| 表示色 |
1,600万色
表示色の詳細については、画面編集ソフトウェアのマニュアルを参照してください。 |
| バックライト |
白色LED
（ユーザーによる交換はできません。交換が必要な場合は、最寄りの販売店にお問い合わせください。） |
| 明るさ制御 |
0 ... 100（タッチパネルまたはソフトウェアで調整）
|
| バックライトの耐用年数 |
50,000時間以上（25°C[77°F]での連続運転]
バックライトの明るさが50％に低下する前 |
| アプリケーションメモリ |
画面サイズ：64MB*SDカード
|
| タッチパネルタイプ |
抵抗膜方式（アナログ、マルチタッチ）
|
| タッチパネルの解像度 |
1,024 x 1,024
|
| タッチパネルの耐用年数 |
100万回以上
|
| USB（TYPE-A） |
フロントUSB2.0（タイプA）x 1
|
| USB（ミニB） |
USB 2.0（mini-B）x 1* 2
|
| 国際安全基準 |
|
|---|---|
| 定格入力電圧 |
12 ... 24 Vdc
|
| 入力電圧制限 |
10.8 ... 28.8 Vdc
|
| 許容電圧降下 |
12 Vdc：1.25ミリ秒以下
24 Vdc：5ミリ秒以下 |
| 消費電力 |
57W以下（ボックスモジュール付きディスプレイモジュール）* 1
22W以下（ディスプレイモジュールのみ） |
| 突入電流 |
30A以下
|
| 耐電圧 |
1,000 Vac、20 mAで1分間（充電端子とFG端子間）
|
| 絶縁抵抗 |
500 Vdc、10MΩ以上（充電端子とFG端子間）
|
| 気温 |
0 ... 60°C（32 ... 140°F）
|
| 保管温度 |
-20 ... 60°C（-4 ... 140°F）
|
| ストレージ湿度 |
10％... 90％RH（結露しない、湿球温度
39°C[102.2°F]以下） |
| ほこり |
0.1 mg / m3（10-7 oz / ft3）以下（非導電性レベル）
|
| 汚染度 |
汚染度2環境で使用するため
|
| 雰囲気 |
800 ... 1,114 hPa（2,000 m [6,561フィート]以下）
|
| 耐振動性 |
IEC /EN61131-2準拠
5 ... 9Hz単一振幅3.5mm（0.14インチ） 9 ... 150 Hz固定加速度：9.8 m / s2 X、Y、Z方向に10サイクル（約100分） |
| ノイズ耐性 |
ノイズ電圧：1,000 Vp-p
パルス持続時間：1μs 立ち上がり時間：1 ns （ノイズシミュレーター経由） |
| 静電放電耐性 |
接触放電方法：6 kV（IEC / EN 61000-4-2レベル3）
|
| 構造 |
工場出荷時に取り付けられている前面USBカバーを使用する場合：IP65F、IP67F。
オプションで前面USBカバーを使用する場合：IP66F、IP67F、タイプ4X（屋内使用のみ）/ 13 *エンクロージャーに適切に取り付けられ、使用されていない場合のこの製品の前面 フロントパネルのUSBポート。 注：オプションは、Pro-face製のネジ付きフロントUSBカバーです。 （モデル番号PFXZCDCVUS1）。* 3 |
| 重量約。 |
4.5kg（9.9ポンド）以下
|
| 外形寸法 |
W397 x H296 x D67 mm（W15.6 x H11.7 x D2.64インチ）
|
| パネルカット寸法 |
W383.5 x H282.5 mm（W15.1 x H11.12インチ）* 2
パネルの厚さの面積：1.6 ... 5 mm（0.06 ... 0.2インチ）* 4 |
