| 起源の場所 | China/JAPAN |
| ブランド名 | OMRON |

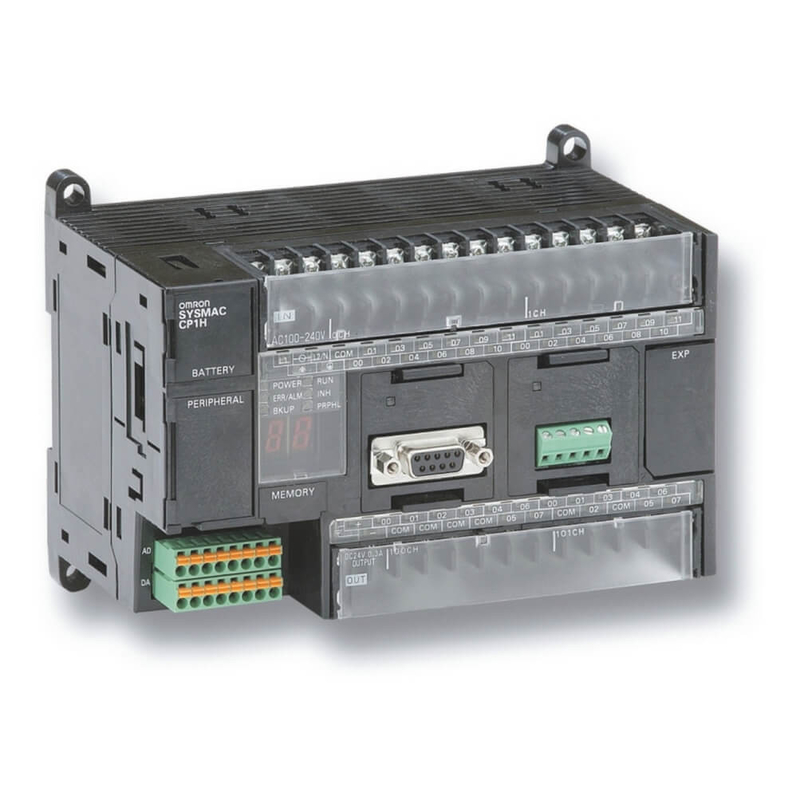

| モデル番号 | CP1H-X40DR-A |
密集した機械のために設計されていて、それはマイクロPLCのサイズおよびモジュラーPLCの力を結合する。4つの作り付けの高速カウンターおよび4パルス出力機構はmulti-axis位置決め制御にとって理想的である。CP1H-XAは作り付け4つのアナログ入力および2アナログ出力と来る。これはそれを、自動調整のPLCの高度PIDの制御機能を使用して簡単なループ制御のために適したようにする。CP1HはCP1W I/Osおよびサポートと2つCJ1特別な入力/出力の単位まで拡大することができる。これは普及したfieldbusesに開いている意味し、CJ1シリーズのすべてのコミュニケーション単位をことを支える。
入力/出力のための1つまでのMHz
CJ1Mの多用性がある命令セットおよび実行速度
XAモデルのための4つのアナログ入力そして2アナログ出力
容易なコミュニケーション、プログラミングおよび構成のためのUSBポート
サポートPROFIBUS、DeviceNetは、イーサネットでき、
|
|
AC電源モデル |
DC電源モデル |
|
モデル |
CP1H-@@@-A |
CP1H-@@@-D |
|
電源 |
100から240 VAC 50/60のHz |
24 VDC |
|
作動の電圧範囲 |
85 264 VAC |
20.4から26.4 VDC
（4またはより多くの遠隔表示装置増設機構および拡張入力/出力の単位と:21.6から26.4 VDC） |
|
パワー消費量 |
最高100 VA。（CP1H-@@@-A） （28ページ） |
最高50 W。（CP1H-@@@-D） （28ページ） |
|
侵入の流れ（ノートを見なさい。） |
100つから120のVACの入力:
最高20 A。（室温のコールド スタートのために）最高8氏。 200から240のVACの入力: 最高40 A。（室温のコールド スタートのために）、最高8氏。 |
最高30 A。（室温のコールド スタートのために）最高20氏。 |
|
外部電源 |
24 VDCの300 mA |
どれも |
|
絶縁抵抗 |
外的なACターミナルとGRターミナル間の20 MΩ min. （500 VDCで） |
DC電源のための第一次と二次間の絶縁材無し |
|
絶縁耐力 |
外的なACおよびGRターミナル、現在の漏出間の1分の50/60のHzの2,300 VAC:5 mA最高。 |
DC電源のための第一次と二次間の絶縁材無し |
|
ノイズ耐性 |
合致するにIEC 61000-4-4。2つのkV （電源ライン）は |
|
|
振動抵抗 |
JIS C60068-2-6に合致する。10から57のHz、広さ0.075 mmの、57から150のHzの加速:80分のX、YおよびZの方向それぞれの9.8 m/s2。広がりの時間:8分『10の広がり= 80分の合計処理時） |
|
|
衝撃抵抗 |
JIS C60068-2-27に合致する。147 m/s2 X、YおよびZの方向で各3回 |
|
|
包囲された作動のテンペラのture |
55°Cへの0 |
|
|
包囲された湿気 |
10%から90% （凝縮無しで） |
|
|
包囲された作動はment囲む |
腐食性のガス無し |
|
|
包囲された保管温度 |
-20 75°Cに（電池を除いて。） |
|
|
力の保留時間 |
10氏min。 |
2氏min。 |
