OmronのCP1WシリーズはモジュラーPLCの機能のマイクロPLCの小型であることを提供する。範囲はだけでなく、密集している、余りに拡張可能で、他のコントローラーより速い処理速度がある。
プロダクト細部

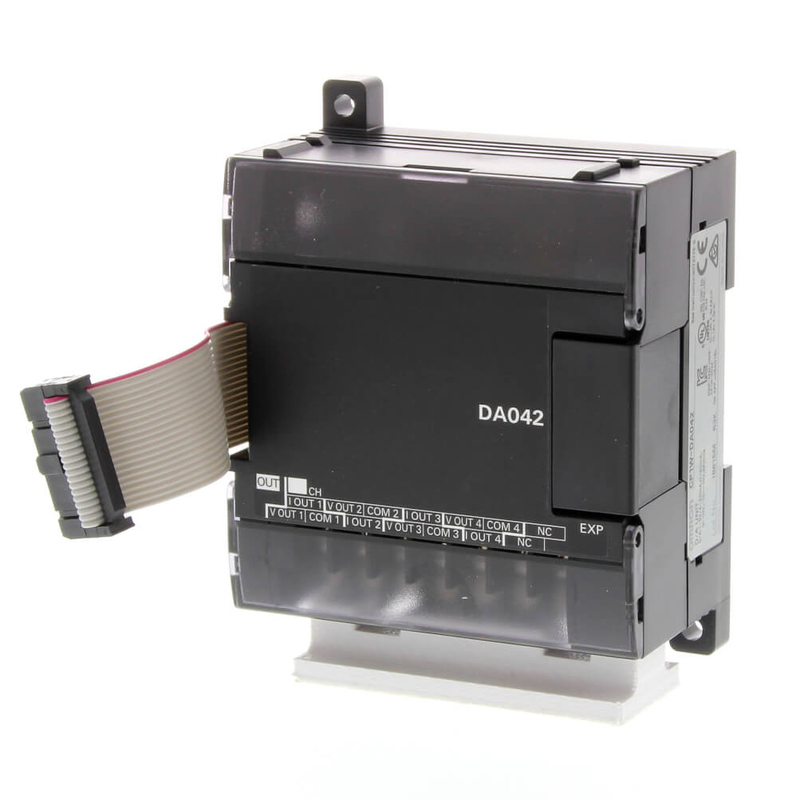

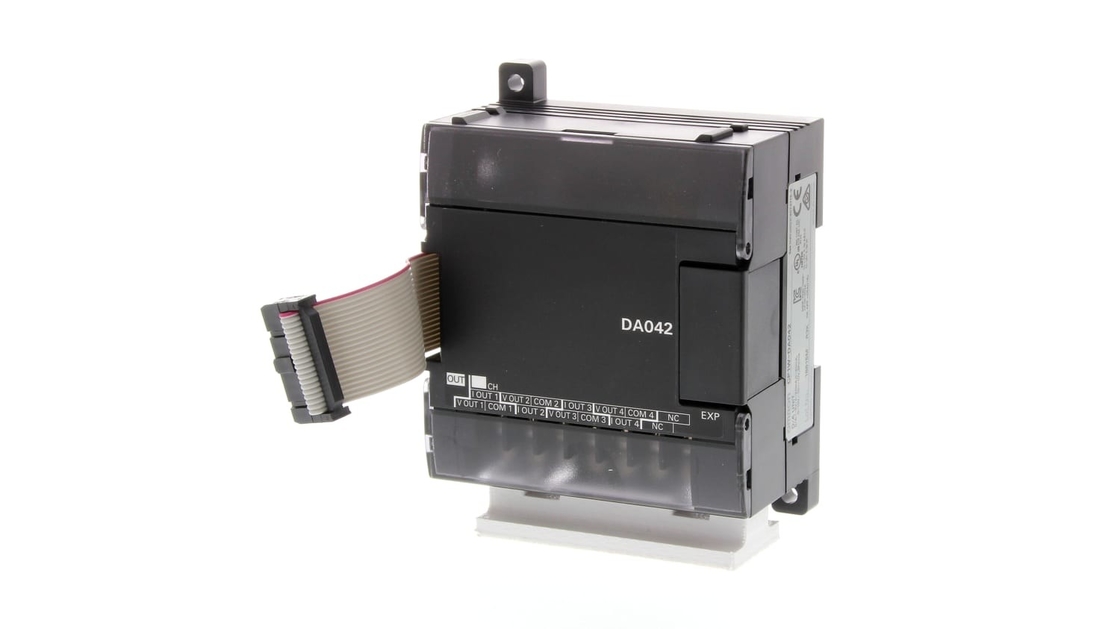

Omron PLC延長モジュールはCPUの単位に入力/出力ポイントの必須数を形成するために接続することができる。それに16トランジスター出力がある。この遠隔表示装置増設機構はCPM1A、CPM2A、CP1E、CP1LおよびCP1Hシリーズにプログラム可能な論理のコントローラー使用することができる。
24のデジタル入力および16デジタル出力
レール敷DIN
ネジ式終了
産業オートメーション
ロボット工学
自動車産業
IP20は評価した
セリウム
ロイドは証明した
NKは証明した
| モデル | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| 項目 | 電圧入力/出力 | 現在の入力/出力 | 電圧入力/出力 | 現在の入力/出力 |
| アナログ入力 セクション | 4つの入力（割振られる4ワード） | 2つの入力（割振られる2ワード） | ||
|
入力信号の範囲 |
0から5 VDC、1から5
VDC、0から10 VDC、または – 10から10 VDC |
0から20 mAまたは4から20 mA |
0から5 VDC、1から5 VDC、
0から10 VDC、か-10 10 VDCに |
0から20 mAまたは4から20 mA |
| 最高。評価される入力 | ±15 V | ±30 mA | ±15 V | ±30 mA |
| 外的な入力インピーダンス | 1 MΩ min。 | およそ250 Ω | 1 MΩ min。 | およそ250 Ω |
| 決断 | 1/12000 （フル・スケール） | 1/6000 （フル・スケール） | ||
| 25 °C
0から55 °C |
フル・スケール0.2% | フル・スケール0.3% | フル・スケール0.3% | フル・スケール0.4% |
| フル・スケール0.5% | フル・スケール0.7% | フル・スケール0.6% | フル・スケール0.8% | |
|
A/Dの転換データ |
16ビットの二進（4桁の16進法）
– 10から10ボルトのためにフル・スケール:他の範囲のためにフル・スケール1770ジンクスへのE890:2EE0ジンクスへの0000 |
16ビットの二進（4桁の16進法）
-10から10ボルトのためにフル・スケール:他の範囲のためにフル・スケール0BB8ジンクスへのF448:0000から1770ジンクス |
||
| 機能の平均 | 支えられる | 支えられて（ディップ スイッチでの個々の入力のためのSettable） | ||
| Open-circuit検出機能 | 支えられる | |||
| 出力の数 | CP1W-MAD42:2出力（割振られる2ワード）
CP1W-MAD44:4出力（割振られる4ワード） |
1出力（1ワードは割振った） | ||
|
出力信号の範囲 |
1から5 VDC、0から10 VDC、または
-10から10 VDC |
0から20 mAまたは4から20 mA | 1から5 VDC、0から10 VDC、または
-10から10 VDC |
0から20 mAまたは4から20 mA |
| 正当で外的な出力負荷抵抗 | 2 kΩ min。 | 最高350 Ω。 | 1つのkΩ min。 | 最高600 Ω。 |
| 外的な出力インピーダンス | 最高0.5 Ω。 | — | 最高0.5 Ω。 | — |
| 決断 | 1/12000 （フル・スケール） | 1/6000 （フル・スケール） | ||
| 25 °C
0から55 °C |
フル・スケール0.3% | フル・スケール0.4% | ||
| フル・スケール0.7% | フル・スケール0.8% | |||
|
一定データ（D/Aの転換） |
16ビットの二進（4桁の16進法）
-10から10ボルトのためにフル・スケール:他の範囲のためにフル・スケール1770ジンクスへのE890:2EE0ジンクスへの0000 |
16ビットの二進（4桁の16進法）
-10から10ボルトのためにフル・スケール:他の範囲のためにフル・スケール0BB8ジンクスへのF448:0000から1770ジンクス |
||
| 転換の時間 | CP1W-MAD42:1 ms/point （6つのms/allポイント）
CP1W-MAD44:1 ms/point （8つのms/allポイント） |
2 ms/point （6つのms/allポイント） | ||
| 分離方法 | アナログ入力/出力ターミナルと内部回路間のPhotocouplerの分離。アナログ入力/出力信号間の分離無し。 | |||
|
消費電流 |
CP1W-MAD42:5 VDC:120 mA最高。、24
VDC:120 mA最高。 CP1W-MAD44:5 VDC:120 mA最高。、24 VDC:170 mA最高。 |
5 VDC:83 mA最高。、24 VDC:110 mA最高。 |
||
