起源の場所:
中国/日本
ブランド名:
Omron
モデル番号:

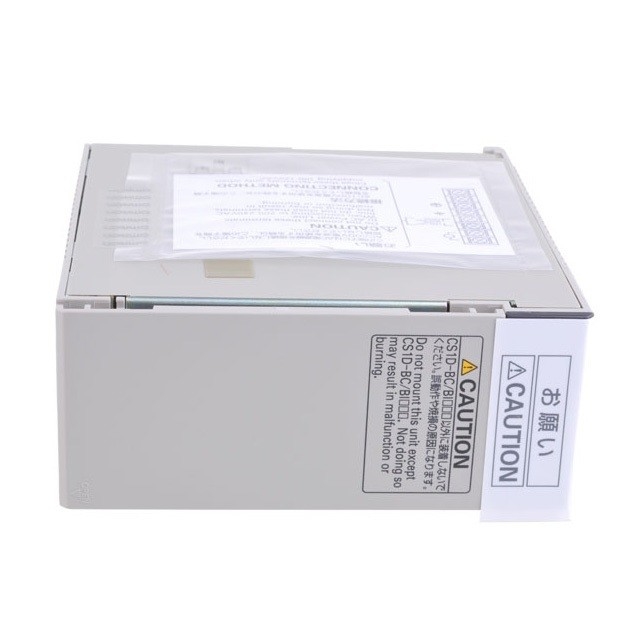

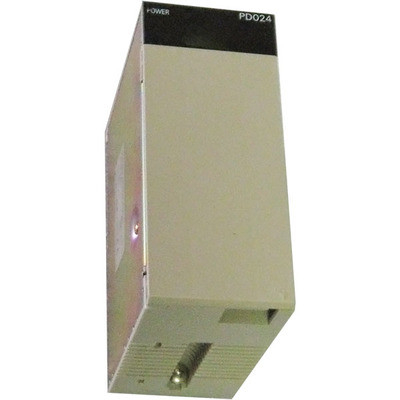

CS1D-PD024
|
項目電源の単位 |
指定 |
|
|
|
CS1D-PD024 |
CS1D-PD025 |
|
電源電圧 |
24 V DC |
|
|
作動の電圧範囲 |
19.2から28.8ボルトDC |
|
|
パワー消費量 |
最高40 W。 |
最高60 W。 |
|
現在の侵入 |
最高30 A。 |
|
|
電源の射出能力 |
5ボルトDC、4.3 A （を含むCPUの単位の電源）
26ボルトDC、0.56 A 合計:28 W |
5ボルトDC、5.3 A （を含むCPUの単位の電源）
26ボルトDC、1.3 A 合計:40 W |
|
電源の出力ターミナル |
提供されない。 |
|
|
動かされた出力*1 |
提供されない。 |
|
|
絶縁抵抗 |
DCの外面とGRターミナル*2間の20 MΩ min. （500ボルトDCで） |
|
|
ノイズ耐性 |
電源ラインの2つのkV （IEC61000-4-4に従って） |
|
|
振動抵抗 |
10から57のHz、広さ0.075 mmの、57から150のHzの加速:80分（時間係数のX、YおよびZの方向の9.8 m/s2:8分『係数の要因10 =合計処理時80分）
DINトラックに取付けられた場合（:2つから55のHzの20分のX、YおよびZの方向の2.9 m/s2の加速） （IEC60068-2-6に従って） |
|
|
衝撃抵抗 |
147 m/s2 X、YおよびZの方向で各3回（IEC60068-2-27に従って） |
|
|
包囲された実用温度 |
55°Cへの0 |
|
|
包囲された作動の湿気 |
10%から90% （凝縮無しで） |
|
|
大気 |
腐食性のガス無し |
|
|
包囲された保管温度 |
-20 75°Cに（電池を除いて） |
|
|
基づいていること |
より少しにより100 Ω |
|
|
エンクロージャ |
パネルに取付けられる。 |
|
|
重量 |
各棚:6つのkg最高。 |
|
|
CPUの棚次元（mm） |
CS1D-BC052 （5つのスロット、複式アパートCPUシステム）およびCS1D-BI082S （8つのスロット、単一CPUシステム）:505" 132" 123のmm （W 「H」D） *2 |
|
プロダクト細部
高性能のコントローラー
SYSMAC CS1 PLCに高い敏感さおよびデータ入力/出力の制御機能がある、
こうして非常に処理時間を短くし、より高い制御精度の機械設備に動くため。
人工的な効率:ユーザー フレンドリーの開発環境
遺産:重要な資産の有効な使用
ある単位およびプロシージャを使用する変更せずにの場合にはサポート。
改善されたCS1シリーズを使用してPLCはシステムを理想的なサイズに延長である場合もある進めた
9つのCPUの単位モデルの合計は小規模システムからの大型システムに広い適用を、提供できる。
プロダクト シリーズはメモリ・カード、シリアル通信、版を含み、いろいろな種類の高い入力/出力の単位の機能はあらゆるCPUの単位と使用することができる
適用範囲が広いシステムの条件を満たすために作成した。
