| 起源の場所 | 日本中国 |
| ブランド名 | Mitsubishi |
| モデル番号 | HC-KFS73 |

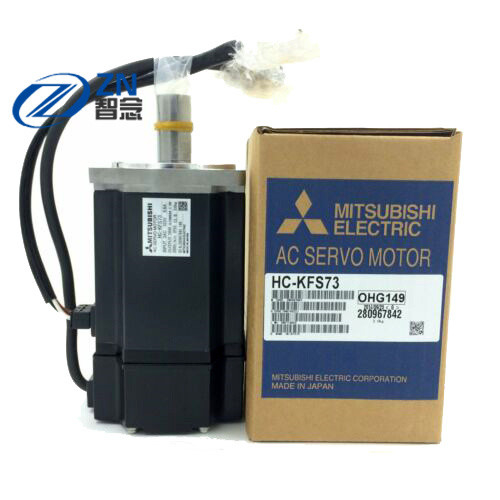

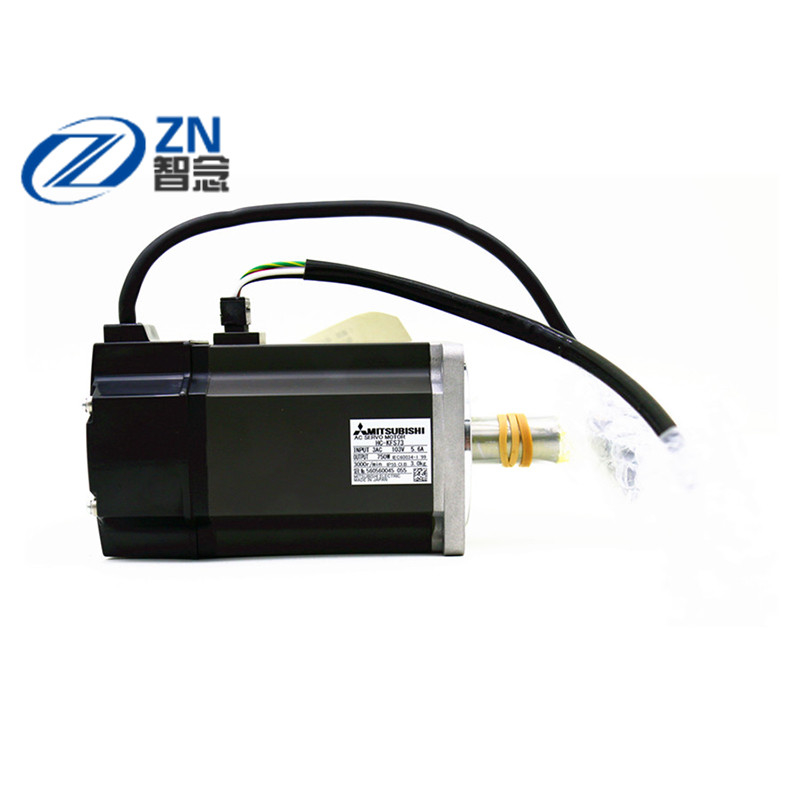

HC-KFS73 三菱 MELSERVO-J2S サーボモーター 700W
特徴:
仕様
| 三菱 MELSERVO-J2S サーボモーター | HC-KFSシリーズ (低慣性、小容量) | HC-KFS 超高速シリーズ (低慣性、小容量) | |||||
| 053 (B) | 13 (B) | 23 (B) | 43 (B) | 73 (B) | 46 | 410 | |
| 三菱サーボモーター HC-KFS | |||||||
| サーボアンプ型名 (注9) MR-J2S- | 10A (1)/B (1)/CP (1)/CL (1) | 20A (1)/B (1)/CP (1)/CL (1) | 40A (1)/B (1)/CP (1)/CL (1) | 70A/B/CP/CL (注10) | 70A/B/CP/CL-U005 | 70A/B/CP/CL-U006 | |
| 0.3 | 0.3 | 0.5 | 0.9 | 1.3 | 0.9 | 0.9 | |
| 電源設備容量 (注2) (kVA) | |||||||
| 定格出力 (W) | 50 | 100 | 200 | 400 | 750 | 400 | |
| 定格トルク (N・m [oz・in]) | 0.16 (22.7) | 0.32 (45.3) | 0.64 (90.6) | 1.3 (184.1) | 2.4 (339.8) | 0.64 (90.6) | 0.38 (53.8) |
| 最大トルク (N・m [oz・in]) | 0.48 (68.0) | 0.95 (134.5) | 1.9 (269.0) | 3.8 (538.1) | 7.2 (1019.5) | 2.87 (406.4) | 1.91 (270.5) |
| 定格速度 (r/min) | 3000 | 6000 | 10000 | ||||
| 最大速度 (r/min) | 4500 | 6000 | 10000 | ||||
| 許容瞬間速度 (r/min) | 5175 | 6900 | 11500 | ||||
| 連続定格トルク時のパワーレート (kW/s) | 4.78 | 12.1 | 15.8 | 36.7 | 37.7 | 6.4 | 3.1 |
| 定格電流 (A) | 0.83 | 0.71 | 1.1 | 2.3 | 5.8 | 2.9 | 2.9 |
| 最大電流 (A) | 2.5 | 2.2 | 3.4 | 6.9 | 18.6 | 12.9 | 14.5 |
| 推奨負荷/モーター慣性モーメント比 (注6) | 最大 15倍 | 最大 24倍 | 最大 22倍 | 最大 15倍 | |||
| 速度/位置検出器 | 17ビットエンコーダ (エンコーダ/サーボモーター回転あたりの分解能: 131072 p/rev) | ||||||
| 付属品 | — | ||||||
| 構造 | 全閉外扇型 (保護等級: IP55) (注1, 7) | ||||||
| 質量 (kg [lb]) | 0.4 (0.88) | 0.53 (1.17) | 0.99 (2.18) | 1.45 (3.19) | 3.0 (6.61) | 1.5 (3.30) | 1.5 (3.30) |
| 標準 | |||||||
| 電磁ブレーキ付き | 0.75 (1.65) | 0.89 (1.96) | 1.6 (3.53) | 2.1 (4.63) | 4.0 (8.81) | — | |
