起源の場所:
CHINA/JAPAN
ブランド名:
Omron
モデル番号:
NX-OD5121

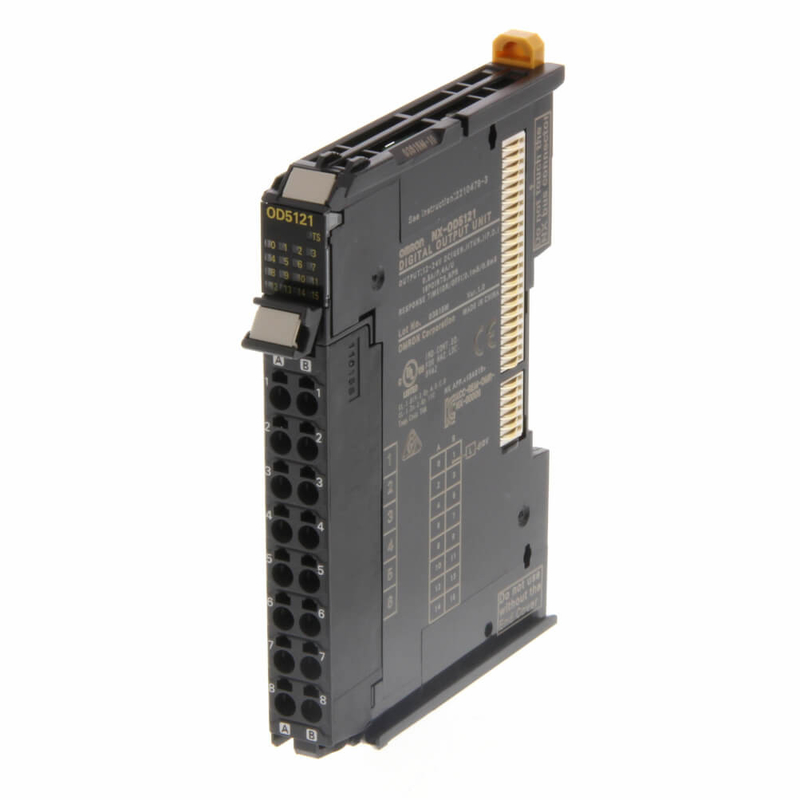

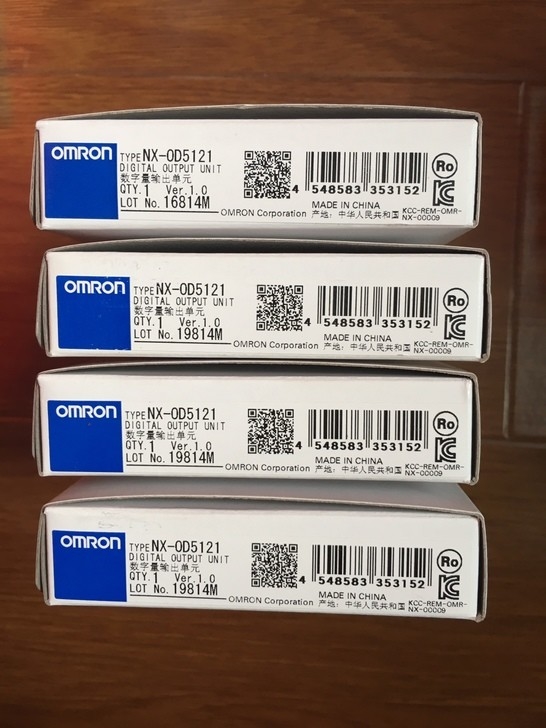

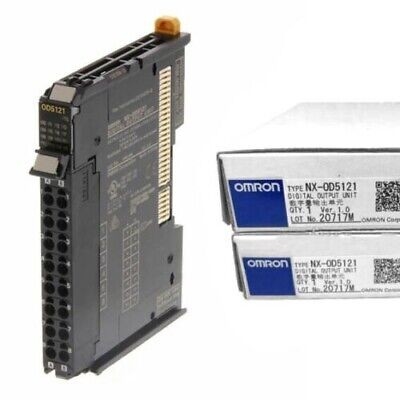

NX-OD5121 オムロン I/O モジュール NX シリーズ、トランジスタ出力ユニット、NPN ～ 24VDC
| ユニット名 | トランジスタ出力ユニット | モデル | NX-OD5121 |
|---|---|---|---|
| ポイント数 | 16点 | 外部接続 端末 |
スクリューレス圧着端子台（16 端末) |
| I/Oリフレッシュ 方法 |
同期I/Oリフレッシュまたはフリーランリフレッシュを選択可能 | ||
| 指標 | TSインジケーター、 出力インジケータ  |
内部 I/O コモン | NPN |
| 定格電圧 | DC12～24V | ||
| 運転負荷 電圧範囲 |
DC10.2～28.8V | ||
| の最大値 負荷電流 |
0.5A/点、4A/ユニット | ||
| 最大突入 現在 |
4.0A/点、最大10ms | ||
| 漏れ電流 | 0.1mA以下 | ||
| 残留電圧 | 1.5V以下 | ||
| ON/OFF応答 時間 |
0.1ms以下/0.8ms以下 | ||
| 寸法 | 12(W)×100(H)×71(D) | 分離方法 | フォトカプラ絶縁 |
| 絶縁 抵抗 |
20MΩ以上隔離された 回路（DC100Vにて） |
絶縁耐力 | 絶縁回路間 510 VAC 漏れ電流5mAで1分間 最大 |
| I/O電源 方法 |
NXバスから供給 | 現在の容量 I/O電源 ターミナル |
I/O電源端子なし |
| NXユニット電源 消費 |
• CPUユニットに接続または 通信制御ユニット 最大1.00W • コミュニティに接続 陽イオンカプラーユニット 最大0.65W |
入出力電流 消費 |
最大20mA |
| 重さ | 最大70g | ||
| 回路配置 | |
||
| インストール オリエンテーションと 制限 |
設置方向: ●CPUユニットや通信コントロールユニットとの接続：縦置きで可能。 ●通信カプラユニット接続時：6方向可能。 制限：制限なし |
||
| 「ターミナル」 接続図 |
|
||
| 断線・ 短絡 検出 |
サポートされていません。 | 保護機能 | サポートされていません。 |
