起源の場所:
CHINA/JAPAN
ブランド名:
Omron
モデル番号:

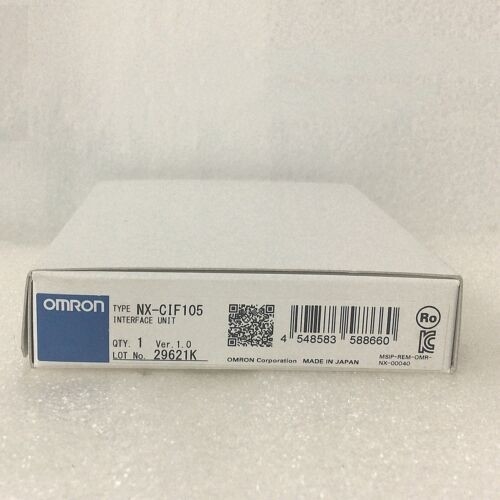

NX-CIF105
• わずか 12 mm の幅で、キャビネットのスペースを節約します。
• RS-422A/485 1ポート、RS-232C 1ポート、RS-232C 2ポートの3機種をラインアップ。
●スクリューレスプッシュイン端子台（1ポートモデル）とD-Subコネクタ（2ポートモデル）により、配線工数を大幅に削減。
• 通信プロトコルとして無手順通信をサポートしています。
• 最大ボーレートは 230.4 kbps です。ボーレートは、接続されているシリアル デバイスに合わせて選択できます。
• EtherCAT カプラユニットに設定がバックアップ保存されます。これにより、試運転とメンテナンスが容易になります。
●シリアルラインモニタにより、Sysmac Studio上でシリアル機器との通信状態を確認でき、簡単・確実に機器を立ち上げることができます。
| アイテム | 仕様 | |
|---|---|---|
| ポート数 | 1 | |
| 通信ポート | RS-422A/485 | |
| 通信プロトコル | 無手順 | |
| 通信 仕様 |
通信方法 | 2 線接続の場合は半二重、接続の場合は全二重 4線式接続 |
| 信号線 ※1 | 2行または4行 | |
| ボーレート[bps] ※1 | 1,200、2,400、4,800、9,600、19,200、38,400、57,600、 115,200 または 230,400 |
|
| データ長[ビット] *1 | 7または8 | |
| パリティ ※1 | 偶数、奇数、またはなし | |
| 開始ビット [ビット] | 常に 1。 | |
| ストップビット [ビット] *1 | 1または2 | |
| フロー制御 ※1 | なしまたは Xon/Xoff コントロール | |
| フロー制御対象 ※1 | 送受信、送信のみ、受信のみ | |
| RS信号の初期値 *1 *2 | オンまたはオフ | |
| までの文字数 終わりを決める *1 *3 |
0～10,000（0.1文字単位） 0: エンドを検出していません。 |
|
| 最大通信量 距離[m] |
1,200 ※4 | |
| 接続構成 | 1:N N の最大値は 32 です。 2線式と4線式を切り替えることができます 接続。 |
|
| I/Oリフレッシュ方法 | フリーランリフレッシュのみ | |
| PDOデータサイズ[バイト] ※1 | 入力または出力: 4、8、12、16、20、24、28、32、36、 40、44、48、52、56、60、64、68、72、76、または80 |
|
| 送信バッファリングの有効/無効設定 *1 | 有効または無効 | |
| データをバックアップする機能 | 提供された。※5 | |
| 終端抵抗設定 | 可能 | |
| 分離方法 | 電源：トランスとフォトカプラー 信号: デジタル アイソレータ |
|
| 消費電力 | ・CPUユニットに接続 最大1.65W ・通信カプラユニットに接続 最大1.45W |
|
| 重さ | 最大69g | |
| 設置方向と制限 | 設置方向: ●CPUユニットに接続：縦置きで可能。 • 通信カプラーユニットに接続: 6方向で可能。 制限: 制限はありません。 |
|
