仕様：
タイプ |

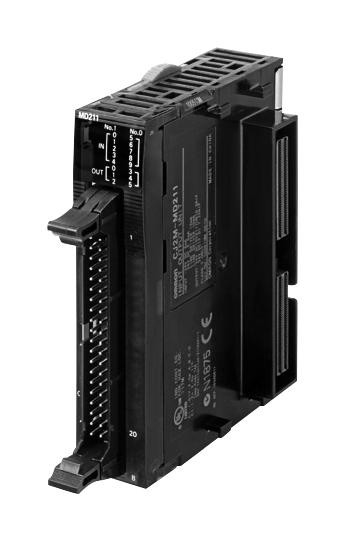

パルス入出力 (I/O) モジュール |
取付タイプ |
CJ2M CPUの左側に取り付け |
依存関係 |
CJ2M-CPU11、CJ2M-CPU12、CJ2M-CPU13、CJ2M-CPU14、CJ2M-CPU15、CJ2M-CPU31、CJ2M-CPU32、CJ2M-CPU33、CJ2M-CPU34、CJ2M-CPU35 |
付属品 |
形XW2Z-100J-A33サーボ中継ケーブル、形XW2B-40J6-9A 2軸サーボ中継ユニット、形XW2Z-100J-B34 SmartStep2接続ケーブルでCJ2M-MD211/212パルス出力ユニットをSmartStep2サーボドライブに接続します。XW2B-20J6-8A、XW2B-40J6-9A、XW2Z-100J-A33、XW2Z-100J-B31、XW2Z-200J-B31、XW2Z-100J-B32、XW2Z-100J-B32、XW2Z-100K、XW2Z-150K、形XW2Z-200K、形XW2Z-300K、形XW2Z-500K、CP1W-CIF01、CP1W-CIF11、CP1W-CIF12 {形CJ2M-MD211/212パルス出力ユニットと形G5サーボアンプを形XW2Z-100J-A33サーボ中継ケーブル、形XW2B-で接続- 40J6-9A 2軸サーボ中継ユニットと形XW2Z-100J-B31 G5シリーズ接続ケーブル。 |
特殊機能 |
2 つのエンコーダ入力と 2 つのパルス出力 NPN (Negative-Positive-Negative) |
マニュアル |
W486 |
コネクタの種類 |
1×ミル |
エンコーダ入力タイプ |
ラインドライバー |
DCエンコーダ入力電圧 |
24V |
デジタル入力 |
10 |
デジタル入力タイプ |
ネガポジネガ (NPN) |
デジタル出力 |
6 |
デジタル出力タイプ |
ネガポジネガ (NPN) |
軸数 |
2 |
位置[最大] |
±2,147,483,647 |
高速カウンター |
はい |
構成ガイダンス |
形XW2Z-100J-A33サーボ中継ケーブル、形XW2B-40J6-9A 2軸サーボ中継ユニット、形XW2Z-100J-B31 G5シリーズ接続ケーブルで形CJ2M-MD211/212パルス出力ユニットとG5サーボアンプを接続します。形XW2Z-100J-A33サーボ中継ケーブル、形XW2B-40J6-9A 2軸サーボ中継ユニット、形XW2Z-100J-B32 SmartStep2接続ケーブルでCJ2M-MD21xをSmartStep2サーボドライブに接続します。CJ2M-MD21x を、XW2Z-100J-A26 サーボ リレー ケーブル、XW2B-40J6-9A 2 軸サーボ リレー ユニット、および XW2Z-100J-B5 SmartStep A シリーズ接続ケーブルを使用して、2 つのレガシー SmartStep A シリーズ サーボ ドライブに接続します。 |
エンコーダー入力 |
10 |
DC 入力電圧 |
5～24V |
入力周波数 [最大] |
100kB/秒 |
出力周波数 [最大] |
100kB/秒 |
DC5V時の消費電流 |
0.08A |
DC 出力電圧 |
5～24V |
モジュール幅 |
31mm |
