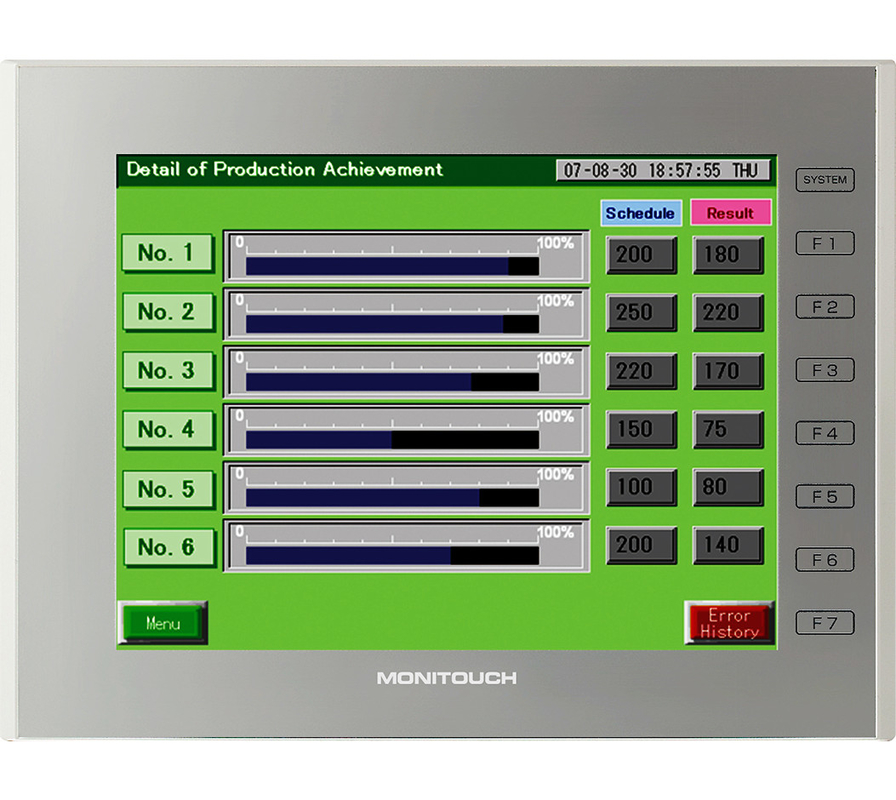

V9100iCD Hakkoの電子工学（電気富士著）|Monitouch V9シリーズ

製造業者:Hakkoの電子工学（電気富士著）

プロダクト:V9080iCD

製品タイプ:Monitouch V9シリーズ

電源:-

評価される電圧:DC24V

電圧の許された範囲:±10%

許された瞬時の電源異常:1msの中では

要求（最高の評価）:17Wまたはより少なく

絶縁抵抗:-

DC500V 10MOまたはもっと

物理的な環境:-

周囲温度:0~50か。*1

包囲された湿気:85%RHまたはより少なく（露の凝縮なしで） *1

操作の高度:2,000番のメートルまたはより低い

大気:腐食性のガス、か伝導性の塵に露出されないため

保管温度:-10~60か。*1

保管温度:85%RHまたはより少なく（露の凝縮なしで） *1

過電圧部門:部門II

汚染レベル:レベル2

機械作動条件:-

振動への抵抗:JIS B 3502の（IEC61131-2）振動頻度に従う:下記のもので脈動する5~9Hz:3.5mm、9~150Hzの加速:9.8m/s2 （1G）、X、Y、Z:3方向（10回それぞれ）

衝撃を与えるべき抵抗:JIS B 3502 （IEC61131-2）のピーク加速に従う:147m/s2 （15G）、X、Y、Z:3方向、3回それぞれ（合計の18回）

電気作動条件:-

騒ぐべき抵抗:騒音の電圧:1,500Vp-pの脈拍幅:1µs、脈拍の上昇時間:1ns

静電気放電への抵抗:IEC61000-4-2の接触に従う:6kVの空気:8kV

設置状態:-

基づいていること:抵抗を基づかせていること:100OのFG/SGの分離よりより少し

構造:フロント・パネル:IP66のタイプ4X/13 （防水ガスケットが取付けられているとき） *2に従う

後部カバー:IP20に従う

形態:単一ユニット、設置方法:パネル取り付け

冷却装置:自然な空冷

次元W*H*D （mm）:235.0×180.0×48.9

次元W*H*D （mm）:220.5×165.5 （+0.5/-0）

場合色:薄い灰色

材料:PC

スクリーン記憶（から）:64MB

一時記憶装置（SRAM）:800KB

表示:

表示装置:TFT色LCD

決断:640×480

表示サイズ:8.4か。

色:16.7 million*3

バックライト:LED

バックライトの生命:70,000時間

接触スイッチ:

タイプ:アナログの抵抗のフィルム

機能スイッチ:

量:8

外部インタフェース:-

D補助的な9ピン（CN1）:RS-232C/RS-422/485の非同期タイプ、データ長:7,8ビット、同等:、どれも異様、ストップ・ビットを:1の2ビット、ボード・レート:4800、9600、19200、38400、57600、76800、115200,187500*4bps

モジュラー8ピン（MJ1/MJ2）:RS-232C/RS-422/485 （二線式システム）、非同期タイプ、データ長:7,8ビット、同等:、どれも異様、ストップ・ビットを:1の2ビット、ボード・レート:4800、9600、19200、38400、57600、76800、115200ビット/秒

SDカード:標準として提供される1つのカード スロット

イーサネット:1chのボード・レート:100Mbps、10Mbps

出荷の重量:7つのKg
