- 標準は次の通り短縮される:U:UL、U1:UL （クラス私危険な位置のための分割2プロダクト）、C:CSA、UC:cULus、UC1:cULus （クラス私危険な位置のための分割2プロダクト）、CU:CUL、N:NK、L:ロイドおよびセリウム:欧州共同体指令。
- これらの標準のそれ以上の細部そして適当な条件のためのあなたのOMRONの代表に連絡しなさい。
起源の場所:
China/JAPAN
ブランド名:
Omron
モデル番号:

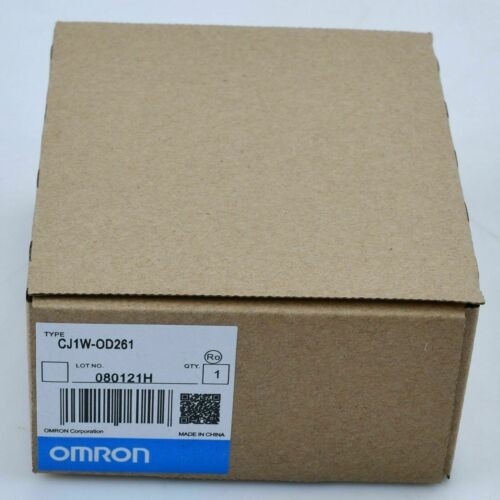

CJ1W-OD261

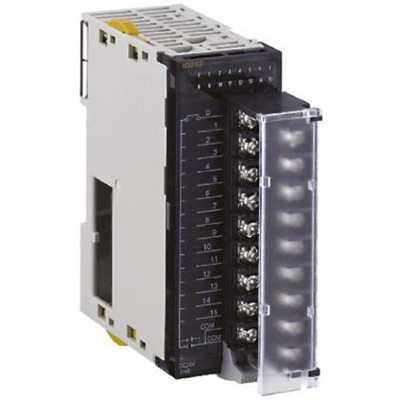

PLC Omronのプログラム可能な論理のコントローラーCJ1W-OD261
| 単位 タイプ |
プロダクト 名前 |
指定 | いいえ。 の 単語 allo- cated |
現在 consump- tion （a） |
モデル | 立場 ards |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 タイプ |
入力/出力 ポイント |
最高 切換え 容量 |
公有地 | 外面 詐欺 nection |
5ボルト | 24ボルト | |||||
| CJ1 基本 入力/出力 単位 |
リレー 接触 出力 単位 |
--- | 8 出力 |
250 VAC/ 24 VDC、 2 A |
Inde- pendent 接触 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.09 | 0.048 最高。 |
CJ1W-OC201 | UC1、N、 Lのセリウム |
| --- | 16 出力 |
250 VAC/ 24 VDC、 2 A |
16ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.11 | 0.096 最高。 |
CJ1W-OC211 | |||
| トライアック 出力 単位 |
--- | 8 出力 |
250 VAC、 0.6 A |
8ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.22 | --- | CJ1W-OA201 | ||
| Tran- sistor 出力 単位 |
沈降 | 8 出力 |
12から24 VDC、2 A |
4ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.09 | --- | CJ1W-OD201 | ||
| 沈降 | 8 出力 |
12から24 VDC、0.5 A |
8ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.10 | --- | CJ1W-OD203 | |||
| 沈降 | 16 出力 |
12から24 VDC、0.5 A |
16ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.10 | --- | CJ1W-OD211 | |||
| 沈降 | 16 出力 （高い 速度） |
24 VDC、 0.5 A |
16ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.15 | --- | CJ1W-OD213 | N、L、 セリウム |
||
| 沈降 | 32 出力 |
12から24 VDC、0.5 A |
16ポイント、 共通1 |
冨士通 コネクター |
2 単語 |
0.14 | --- | CJ1W-OD231 | UC1、N、 Lのセリウム |
||
| 沈降 | 32 出力 |
12から24 VDC、0.5 A |
16ポイント、 共通1 |
ミル コネクター |
2 単語 |
0.14 | --- | CJ1W-OD233 | |||
| 沈降 | 32 出力 （高い 速度） |
24 VDC、 0.5 A |
16ポイント、 共通1 |
ミル コネクター |
2 単語 |
0.22 | --- | CJ1W-OD234 | N、L、 セリウム |
||
| 沈降 | 64 出力 |
12から24 VDC、0.3 A |
16ポイント、 共通1 |
冨士通 コネクター |
4 単語 |
0.17 | --- | CJ1W-OD261 | UC1、N、 Lのセリウム |
||
| 沈降 | 64 出力 |
12から24 VDC、0.3 A |
16ポイント、 共通1 |
ミル コネクター |
4 単語 |
0.17 | --- | CJ1W-OD263 | |||
| 調達 | 8 出力 |
24 VDC、 短い2 A 回路 保護 |
4ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.11 | --- | CJ1W-OD202 | |||
| 調達 | 8 出力 |
24 VDC、 0.5 A 短い 回路 保護 |
8ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.10 | --- | CJ1W-OD204 | |||
| 調達 | 16 出力 |
24 VDC、 0.5 A 短い 回路 保護 |
16ポイント、 共通1 |
取り外し可能 ターミナル ブロック |
1 単語 |
0.10 | --- | CJ1W-OD212 | |||
| 調達 | 32 出力 |
24 VDC、 0.5 A 短い 回路 保護 |
16ポイント、 共通1 |
ミル コネクター |
2 単語 |
0.15 | --- | CJ1W-OD232 | |||
| 調達 | 64 出力 |
12から24 VDC、0.3 A |
16ポイント、 共通1 |
ミル コネクター |
4 単語 |
0.17 | --- | CJ1W-OD262 | |||
コネクターはコネクターが付いているモデルのために含まれていない。適当なコネクターの使用1はまたは適当なコネクター ターミナル ブロックの転換の単位または入力/出力のリレー ターミナルを使用するために次リストした。配線方法の細部については、データ用紙を参照しなさい。
| 名前 | 詐欺 nection |
注目 | 適当な単位 | モデル | 立場 ards |
|
|---|---|---|---|---|---|---|
| 40-pin 詐欺 nectors |
はんだ付けされる | FCN-361J040-AU | コネクター | 冨士通のコネクター: CJ1W-ID231 （32の入力）:単位ごとの1 CJ1W-ID261 （64の入力）:単位ごとの2 CJ1W-OD231 （32出力）:単位ごとの1 CJ1W-OD261 （64出力）:単位ごとの2 CJ1W-MD261 （32の入力、32出力）: 単位ごとの2 |
C500-CE404 | --- |
| FCN-360C040-J2 | コネクター カバー |
|||||
| ひだを付けられる | FCN-363J040 | ハウジング | C500-CE405 | |||
| FCN-363J-AU | 接触器 | |||||
| FCN-360C040-J2 | コネクター カバー |
|||||
| 圧力 溶接される |
FCN-367J040-AU/F | C500-CE403 | ||||
| 24ピン 詐欺 nectors |
はんだ付けされる | FCN-361J024-AU | コネクター | 冨士通のコネクター: CJ1W-MD231 （16の入力、16出力）: 単位ごとの2 |
C500-CE241 | |
| FCN-360C024-J2 | コネクター カバー |
|||||
| ひだを付けられる | FCN-363J024 | ソケット | C500-CE242 | |||
| FCN-363J-AU | 接触器 | |||||
| FCN-360C024-J2 | コネクター カバー |
|||||
| 圧力 溶接される |
FCN-367J024-AU/F | C500-CE243 | ||||
| 名前 | 詐欺 nection |
注目 | 適当な単位 | モデル | 立場 ards |
|---|---|---|---|---|---|
| 40-pin 詐欺 nectors |
圧力 溶接される |
FRC5-AO40-3TOS | ミルのコネクター: CJ1W-ID232/233 （32の入力）:単位ごとの1 CJ1W-OD232/233/234 （32出力）:単位ごとの1 CJ1W-ID262 （64の入力）:単位ごとの2 CJ1W-OD262/263 （64出力）:単位ごとの2 CJ1W-MD263/563 （32の入力、32出力）: 単位ごとの2 |
XG4M-4030-T | --- |
| ひだを付けられる | - | XG5N-401 * | |||
| 20ピン 詐欺 nectors |
圧力 溶接される |
FRC5-AO20-3TOS | ミルのコネクター: CJ1W-MD232/233 （16の入力、16出力）: 単位ごとの2 |
XG4M-2030-T | --- |
| ひだを付けられる | - | XG5N-201 * |
*ひだの接触はまた要求される。細部についてはデータ用紙を参照しなさい。
サイズおよび土台は示すデータ用紙をある。
| タイプ シリーズ |
数字 ber の 棒 |
配線 方法 |
Ter- minal タイプ |
公有地 ターミナル |
入力/出力の単位 | モデル* | 立場 ards |
|---|---|---|---|---|---|---|---|
| ブリーダー抵抗器 抵抗 |
|||||||
| 表示器 | |||||||
| PLCs/ XW2R |
34 | フィリップス ねじ  |
M3 | いいえ | CJ1W-OD231 CJ1W-OD261 |
XW2R-J34GD-C3 | --- |
| CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263 |
XW2R-J34GD-C4 | ||||||
| 細長い穴をつけられる ねじ （上がりなさい） |
M3 （ユーロ pean タイプ） |
CJ1W-OD231 CJ1W-OD261 |
XW2R-E34GD-C3 | ||||
| CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263 |
XW2R-E34GD-C4 | ||||||
| Push-in ばね |
クランプ | CJ1W-OD231 CJ1W-OD261 |
XW2R-P34GD-C3 | ||||
| CJ1W-OD232 CJ1W-OD233 CJ1W-OD234 CJ1W-OD262 CJ1W-OD263 |
XW2R-P34GD-C4 |
| 出現 | コネクター | ケーブル長[m] | モデル |
|---|---|---|---|
| XW2Z- [] [] [] B |
冨士通の1つの40-pinコネクターへの 1つの40-pinミルのコネクター |
0.5 | XW2Z-050B |
| 1 | XW2Z-100B | ||
| 1.5 | XW2Z-150B | ||
| 2 | XW2Z-200B | ||
| 3 | XW2Z-300B | ||
| 5 | XW2Z-500B | ||
| XW2Z- [] [] [] K |
1つの40-pinミルのコネクターへの 1つの40-pinミルのコネクター |
0.5 | XW2Z-C50K |
| 1 | XW2Z-100K | ||
| 1.5 | XW2Z-150K | ||
| 2 | XW2Z-200K | ||
| 3 | XW2Z-300K | ||
| 5 | XW2Z-500K |
サイズ（横の土台）および土台は示すデータ用紙をある。
| タイプ シリーズ |
指定 | モデル | 立場 ards |
|||||
|---|---|---|---|---|---|---|---|---|
| 分類 | Po- lar- ity |
数 の ポイント |
評価される 野良犬 で賃借しなさい 接触 |
評価される 電圧 |
||||
| Push-In プラス ターミナル ブロック G70V |
内部 置く |
DC 入力 |
NPN | 16 （SPST- ×無し16） |
50 mA | 24 VDC | G70V-SID16P *4 | UC、 セリウム （TÜV certi- fied） |
| PNP | G70V-SID16P-1 *4 | |||||||
| NPN | G70V-SID16P-C16 *5 | |||||||
| PNP | G70V-SID16P-1-C16 *5 | |||||||
置く |
リレー 出力 |
NPN | 16 （SPDT ×16） |
6 A/ ポイント、 10 A/ 共通 |
G70V-SOC16P *4 | |||
| PNP | G70V-SOC16P-1 *4 | |||||||
| NPN | G70V-SOC16P-C4 *6 | |||||||
| PNP | G70V-SOC16P-1-C4 *6 | |||||||
| 標準 G7TC |
内部 置く |
AC 入力 |
NPN | 16 （SPST- ×無し16） |
1A | 100 （110） VAC |
G7TC-IA16 AC100/110 | U、C |
| 200年（220） VAC |
G7TC-IA16 AC200/220 | |||||||
| DC 入力 |
12 VDC | G7TC-ID16 DC12 | ||||||
| 24 VDC | G7TC-ID16 DC24 | |||||||
| 100/110 VDC |
G7TC-ID16 DC100/110 | |||||||
置く |
リレー 出力 |
NPN | 8 （SPST- ×無し8） |
5A | 12 VDC | G7TC-OC08 DC12 | ||
| 24 VDC | G7TC-OC08 DC24 | |||||||
| 16 （SPST- ×無し16） |
12 VDC | G7TC-OC16 DC12 | ||||||
| 24 VDC | G7TC-OC16 DC24 | |||||||
| PNP | 16 （SPST- ×無し16） |
12 VDC | G7TC-OC16-1 DC12 | |||||
| 24 VDC | G7TC-OC16-1 DC24 | |||||||
| 高 容量 ソケット G70A *1 （ソケット 唯一） |
内部 置く |
リレー 入力 |
NPN/ PNP |
16 （SPDT × 16 可能 G2Rを使って リレー） |
100 mA | 110 VDC 最高。、 240 VAC 最高。*2 |
G70A-ZOC16-5 | U、C、 セリウム （VDE certi- fied） |
置く |
リレー 出力 |
NPN | 10 A （ターミナル ブロック 正当 |
24 VDC | G70A-ZOC16-3 | |||
| PNP | G70A-ZOC16-4 | |||||||
| スペース セービング 垂直 タイプ G70D-V |
置く |
リレー 出力 |
NPN | 16 （SPST- ×無し16） |
5 Aまたは 3 *3 |
24 VDC | G70D-VSOC16 | U、C、 セリウム （VDE certi- fied） |
| MOSFET リレー 出力 |
0.3 A | G70D-VFOM16 | ||||||
| スペース セービング 平らなタイプ G70D |
リレー 出力 |
NPN | 8 （SPST- ×無し8） |
5 A | G70D-SOC08 | - | ||
| 16 （SPST- ×無し16） |
3 A | G70D-SOC16 | ||||||
| PNP | 16 （SPST- ×無し16） |
3 A | G70D-SOC16-1 | |||||
| MOSFET リレー 出力 |
NPN | 16 （SPST- ×無し16） |
0.3 A | G70D-FOM16 | ||||
| PNP | G70D-FOM16-1 *7 | |||||||
| 高 容量、 スペース セービング G70R |
置く |
リレー 出力 |
NPN | 8 （SPST- ×無し8） |
10 A | 24 VDC | G70R-SOC08 *7 | - |
| タイプ | 名前 | 入力/出力 Classifi- 陽イオン |
出現 | ケーブル長 L （mm） |
モデル |
|---|---|---|---|---|---|
| 冨士通 コネクター （24のピン） |
ケーブルとの コネクター （1:1） XW2Z-R [] C |
16入力/出力 ポイント |
|
1,000 | XW2Z-R100C |
| 1,500 | XW2Z-R150C | ||||
| 2,000 | XW2Z-R200C | ||||
| 3,000 | XW2Z-R300C | ||||
| 5,000 | XW2Z-R500C | ||||
| 冨士通 コネクター （40のピン） |
ケーブルとの コネクター （1:2） XW2Z-RI [] C- [] XW2Z-RO [] C- [] |
32入力 ポイント |
|
（a） 1,000 （b） 750 |
XW2Z-RI100C-75 |
| （a） 1,500 （b） 1,250 |
XW2Z-RI150C-125 | ||||
| （a） 2,000 （b） 1,750 |
XW2Z-RI200C-175 | ||||
| （a） 3,000 （b） 2,750 |
XW2Z-RI300C-275 | ||||
| （a） 5,000 （b） 4,750 |
XW2Z-RI500C-475 | ||||
| 32出力 ポイント |
（a） 1,000 （b） 750 |
XW2Z-RO100C-75 | |||
| （a） 1,500 （b） 1,250 |
XW2Z-RO150C-125 | ||||
| （a） 2,000 （b） 1,750 |
XW2Z-RO200C-175 | ||||
| （a） 3,000 （b） 2,750 |
XW2Z-RO300C-275 | ||||
| （a） 5,000 （b） 4,750 |
XW2Z-RO500C-475 | ||||
| ミル コネクター （20のピン） |
ケーブルとの コネクター （1:1） XW2Z-RI [] C XW2Z-RO [] C |
16入力/出力 ポイント |
|
250 | XW2Z-RI25C |
| 500 | XW2Z-RI50C | ||||
| 250 | XW2Z-RO25C | ||||
| 500 | XW2Z-RO50C | ||||
| ミル コネクター （40のピン） |
ケーブルとの コネクター （1:2） XW2Z-RO [] - [] - D1、 XW2Z-RI [] - [] - D1 |
32入力/出力 ポイント |
|
（a） 500 （b） 250 |
XW2Z-RO50-25-D1 |
| （a） 750 （b） 500 |
XW2Z-RO75-50-D1 | ||||
| （a） 1,000 （b） 750 |
XW2Z-RO100-75-D1 | ||||
| （a） 1,500 （b） 1,250 |
XW2Z-RO150-125-D1 | ||||
| （a） 2,000 （b） 1,750 |
XW2Z-RO200-175-D1 | ||||
| （a） 3,000 （b） 2,750 |
XW2Z-RO300-275-D1 | ||||
| （a） 5,000 （b） 4,750 |
XW2Z-RO500-475-D1 | ||||
| （a） 500 （b） 250 |
XW2Z-RI50-25-D1 | ||||
| （a） 750 （b） 500 |
XW2Z-RI75-50-D1 | ||||
| （a） 1,000 （b） 750 |
XW2Z-RI100-75-D1 | ||||
| （a） 1,500 （b） 1,250 |
XW2Z-RI150-125-D1 | ||||
| （a） 2,000 （b） 1,750 |
XW2Z-RI200-175-D1 | ||||
| （a） 3,000 （b） 2,750 |
XW2Z-RI300-275-D1 | ||||
| （a） 5,000 （b） 4,750 |
XW2Z-RI500-475-D1 |
注:入力/出力のリレー ターミナル（猫のXW2Z-Rケーブルのためのデータ用紙を参照しなさい。NO G126）。
