起源の場所:
China/JAPAN
ブランド名:
Omron
モデル番号:

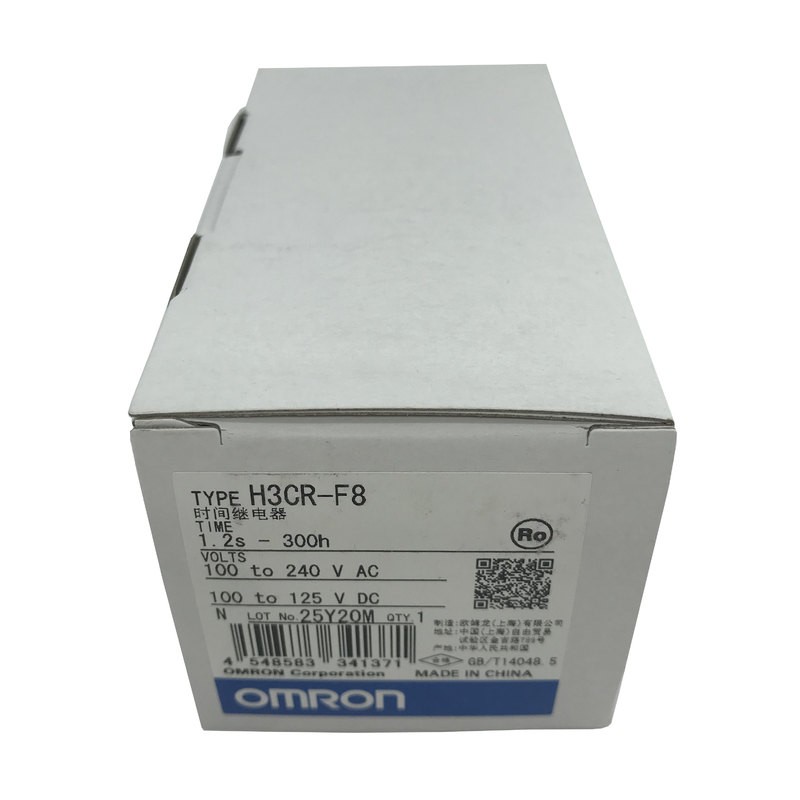

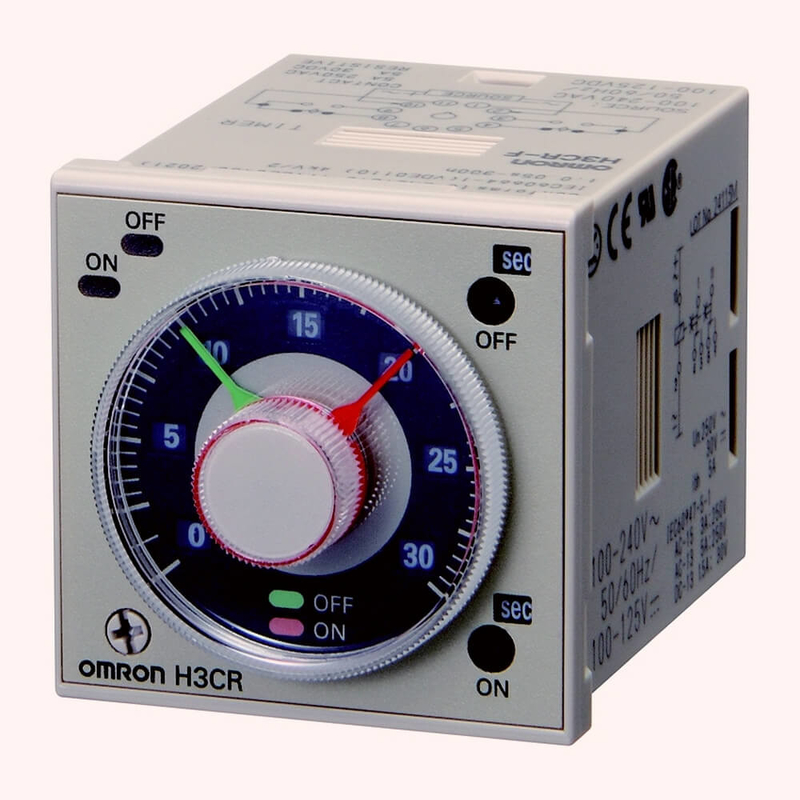

H3CR-F8
•広電源の範囲高圧100から240 VAC/100から125 VDCおよび低電圧24から48 VAC/12から48 VDC。
•オンおよび以外時間および独自に置くことができる従って長いオンまたはオフタイムおよび短い以外またはONtimeの設定の組合せは可能である。
•0.05 sからの使用されるべきモデルによって300 hへの24の時間範囲。
•開始の明滅または開始を離れた明滅が付いているモデルは利用できる。
•ゼロ設定値のいつでも範囲のための即時の出力を通した容易な順序検査。
•ソケット、80のmmのまたはより少なくとpanel-mounted時長さ。
•11ピンおよび8ピン モデルは利用できる。
| 評価される電源電圧 | 100から240 VAC 50/60のHz 最高100から125 VDCのさざ波20%。（電源が組み込めば単相全波整流器を） |
|---|---|
| 正当な電圧可変的な範囲 | 85から電源電圧の110% |
| パワー消費量 | およそ10 VA （240 VACで） およそ2.1 W （240 VACで） |
| 再調節された電圧 | 最高10%。評価される供給電圧の |
| 時間範囲の数 | 18 |
| 操作モード | 開始を離れた明滅 |
| 制御出力（タイプ） | 制限時間:DPDT |
| 制御出力（接触の出力） | 抵抗負荷:250 VAC 5 A （30 VDCのcosφ=1）/5 A 最低の適当な負荷:5 VDC （失敗のレベルの10 mA:Pの基準値） |
| 作動の再調節 | 制限時間操作/制限時間の調整または自己調整 |
| 周囲温度の範囲 | 作動:-10から55 ℃ （アイシング無しで） 貯蔵:-25から65 ℃ （アイシング無しで） |
| 包囲された湿気範囲 | 作動:35から85% |
| 操作時間の正確さ | 最高±0.2% FS。 ±0.2% 1.2 sおよび3 sの範囲の±10氏 |
| 間違いの配置 | 最高±5% FS ±50氏。 |
| 再調節された時間 | 最高0.1 s。 |
| 電圧の影響 | 最高±0.2% FS。 ±0.2% 1.2 sおよび3 sの範囲の±10氏 |
| 温度の影響 | 最高±1% FS。（±1% 1.2 sおよび3 sの範囲の±10氏） |
| 絶縁抵抗 | 100 MΩ min. （500 VDCで） |
| 絶縁耐力 | 現在の運送金属部分と非導電運送金属部分間:2,000 VAC 50/60のHz 1分 制御出力ターミナルと作動回路間:2,000 VAC 50/60のHz 1分 別の極性の接触間:2,000 VAC 50/60のHz 1分 非連続的な接触間:1,000 VAC 50/60のHz 1分 |
| 衝動抵抗電圧 | 力ターミナル間:5つのkV 現在の運送ターミナルと露出された非導電運送金属部分間:5つのkV |
| ノイズ耐性 | ±1.5 kV （力ターミナル間で）、騒音のシミュレーター（脈拍幅による正方形波の騒音:100つのns/1 µs、1 ns上昇） |
| 静的な免除 | Mulfunction:8つのkVの破壊:15のkV |
| 振動抵抗 | 破壊:10から55のHz、2 hのための3方向の単一の広さ0.75 mmのそれぞれ 機能不全:10から55のHz、10分の3方向の単一の広さ0.5 mmのそれぞれ |
| 衝撃抵抗 | 破壊:980 m/s2、6方向の3回それぞれ 機能不全:98 m/s2、6方向の3回それぞれ |
| 平均余命（リレー出力） | 電気:100,000の操作min. （250 VACの1800 operations/h）の抵抗負荷の5 A 機械:20，000,000の操作min. （1,800 operations/h）の負荷無しの下で |
| 保護のある程度 | IP40 （パネルの表面） |
| 接続方法 | 8ピン円形のソケット |
| 重量 | およそ100 g |
