起源の場所:
China/JAPAN
ブランド名:
Omron
モデル番号:

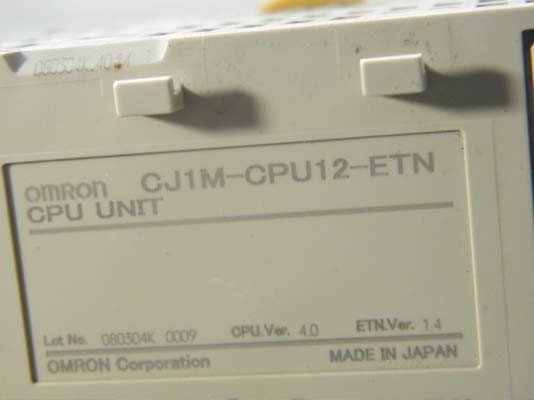

CJ1M-CPU12-ETN
•密集した90 × 65 mm （Hの× D）は次元企業のファースト・クラスである。
•イーサネット単位の機能性のSYSMAC CJシリーズCPUの単位。
•CPUの機能要素にCJ1M-CPU11/12/13と同じ機能性がある。遺産の塗布の有効な使用法を可能にする。
•高容量のメモリ・カード128までMBはバックアップ プログラムおよびシステム設定、か丸太の顧客データをに取付けられ、使用することができる。
•大きい命令セットは多様な適用を支えることができる。4つのプログラミングタイプのプログラミングははおよそ400の指示および800の指示の変化と（梯子、構成されたテキスト、順次機能図表および指示のリスト）、支えられる。
•これらのCJシリーズCPUの単位は顧客のプログラム開発資源を改良できる機能ブロックを使用して構造化プログラミングを支える。
•さまざまな保護機能は貴重なソフトウェア資源および特性を保護するために改善された保証を提供する。
•CPUの単位はCX1と互換性がある統合した用具のパッケージを。各部品のための情報はつなぎシステム・データは1つのデータベースに統合することができる。ソフトウェアはPLCの設定からのネットワーク開始に総サポートを提供できる。
最後の更新:2012年9月24日
| 項目 | 指定 | |||
|---|---|---|---|---|
| 制御方式 | 貯えられたプログラム | |||
| 入力/出力の制御方式 | 循環スキャンおよび即時処理は可能な両方である。 | |||
| プログラミング言語 | 梯子の論理（LD）、順次機能図表（SFC）、構成されたテキスト（ST）、 簡略記憶記号。 |
|||
| CPUの処理モード | 通常モードか周辺整備優先順位モード | |||
| 命令の長さ | 指示ごとの1つから7つのステップ | |||
| 梯子の指示 | およそ400 （3ディジットの機能コード） | |||
| 実行 時間 |
基本的な指示 | 0.10のμs min。 | ||
| 特別 指示 |
0.15のμs min。 | |||
| オーバーヘッド・タイム | CJ1M-CPU12-ETN/CPU13-ETN:0.5人の氏min。 CJ1M-CPU11-ETN:0.7人の氏min。 |
|||
| 単位の関係方法 | バックプレーン無し:単位は互いに直接接続した。 | |||
| 方法の取付け | DINトラック（可能ではないねじ土台） | |||
| 最大数の 連結可能な単位 |
合計CPUの棚の9単位および1つの拡張の10単位を含む19単位、 棚。 （CPUの単位の作り付けのイーサネット ポートはにスロット0割振られなければなり、ある 1単位として数えられる。） |
|||
| 拡張の最大数 棚 |
CJ1M-CPU13-ETN:最高1。（入力/出力制御装置はCPUの棚で要求される 入力/出力インターフェイス単位は拡張の棚で要求される。） CJ1M-CPU11-ETN/12-ETN:拡張は可能ではない。 |
|||
| 仕事の数 | 288 （循環仕事:32の割り込み仕事:256） CJ1-HまたはCJ1M CPUの単位を使うと、割り込み仕事は循環仕事と定義することができる 呼ばれた余分循環仕事。これらを含んで、288までの循環仕事は使用することができる。 循環仕事は各周期実行され、TKON （820）と制御される TKOFの（821の）指示。 ノート1。 次の4つのタイプの割り込み仕事は支えられる。 ノート2。 電源遮断の割り込み仕事:最高1。 予定された割り込み仕事:最高2。 入力/出力割り込み仕事:最高32。 外部割込み機構の仕事:最高256。 |
|||
| 割り込みタイプ | 予定された割り込み:割り込みはCPUの単位によって予定されて一度に発生した 作り付けのタイマー。 入力/出力割り込み:割り込み入力単位からの割り込み。 電源遮断の割り込み（ノートを見なさい）:実行される割り込み時CPUの単位力 消される。 外的な入力/出力割り込み:特別な入力/出力の単位またはCPUバス単位からの割り込み。 注:CJ1W-PD022電源の単位が取付けられる時支えられない。 |
|||
| 多くからのサブルーチンの呼出し 1つの仕事より |
支えられる（全体的なサブルーチンを呼んだ）。 | |||
| CIO （中心入力/出力） 区域 |
入力/出力区域 | 2,560:CIO 000000からCIO 015915 （CIO 0000からの160ワードへの CIO0159） 最初の単語の設定はデフォルト（CIOから変えることができる 0000）CIO 0000からCIO 0999が使用することができるように。 入力/出力ビットは基本的な入力/出力の単位に割振られる。 |
CIO区域 使用することができる 仕事ビットとして ビットがあれば 使用されないように ここに示されている。 |
|
| リンク区域 | 3,200 （200ワード）:CIO 10000からCIO 119915 （単語CIO 1000 CIO1199） リンク・ビットはデータ・リンクのために使用され、単位に割振られる コントローラー リンク システム。 |
|||
| CPUバス単位面積 | 6,400 （400ワード）:CIO 150000からCIO 189915 （単語CIO 1500 CIO1899） CPUバス単位ビットはCPUバス単位の作動の状態を貯える。 （最高単位、16単位ごとの25ワード。） |
|||
| 特別な入力/出力の単位 区域 |
15,360 （960ワード）:CIO 200000からCIO 295915 （単語CIO 2000年 CIOに2959） 特別な入力/出力の単位ビットは特別な入力/出力の単位に割振られる。（10ワード 最高単位、96単位ごと。） |
|||
| 連続PLCリンク 区域（CJ1M CPU 唯一の単位） |
1,440 （90ワード）:CIO 310000からCIO 318915 （単語CIO 3100 CIO3189） |
|||
| DeviceNet区域 | 9,600 （600ワード）:CIO 320000からCIO 379915 （単語CIO 3200 CIO3799） DeviceNetビットはDeviceNetの単位のリモートのための奴隷に割振られる マスター機能が固定されると使用される場合の入力/出力コミュニケーション 割振り。 |
|||
| 固定割振りの設定1 | 出力:CIO 3200からCIO 3263 入力:CIO 3300からCIO 3363 |
|||
| 固定割振りの設定2 | 出力:CIO 3400からCIO 3463 入力:CIO 3500からCIO 3563 |
|||
| 固定割振りの設定3 | 出力:CIO 3600からCIO 3663 入力:CIO 3700からCIO 3763 |
|||
| 次の単語はマスター機能に割振られる DeviceNetの単位が奴隷として使用される時。 |
||||
| 固定割振りの設定1 | 出力:CIO 3370 （習得するべき奴隷） 入力:CIO 3270 （あくせく働くマスター） |
|||
| 固定割振りの設定2 | 出力:CIO 3570 （習得するべき奴隷） 入力:CIO 3470 （あくせく働くマスター） |
|||
| 固定割振りの設定3 | 出力:CIO 3770 （習得するべき奴隷） 入力:CIO 3670 （あくせく働くマスター） |
|||
| 内部入力/出力区域 | 4,800ビット（300ワード）:CIO 120000からCIO 149915 （単語CIO 1200からCIO 1499） 37,504 （2,344ワード）:CIO 380000からCIO 614315 （単語CIO 3800 CIO 6143） CIO区域のこれらのビットは仕事ビットとして制御するべきプログラミングで使用される プログラム実行。それらは外的な入力/出力に使用することができない。 |
|||
| 作業域 | 8,192ビット（512ワード）:W00000へのW51115 （W000へのW511） プログラムだけを制御する。（外的な入力/出力ターミナルからの入力/出力は可能ではない。） 注:仕事ビットをプログラミングで使用した場合、最初に作業域でビットを使用しなさい 他の区域からのビットを使用する前。 |
|||
| 保持エリア | 8,192ビット（512ワード）:H00000へのビットを握るH51115 （H000へのH511は）に使用される プログラムの実行を制御し、オン/オフ状態を時維持しなさい PLCは消えるまたはオペレーティング・モードは変わる。 注:機能ブロックの保持エリアの単語はH512からH1535への割振られる。 これらの単語は機能ブロックの例区域のためにだけ使用することができる（内部的に 割振られた変数区域）。 |
|||
| 補助区域 | 読まれるただ:7,168ビット（448ワード）:A00000へのA44715 （単語A000へのA447） 読み書き:8,192ビット（512ワード）:A44800へのA95915 （単語A448へのA959） 補助ビットは割振られた特定の機能である。 |
|||
| 一時的な区域 | 16ビット（TR0へのTR15） 一時的なビットが一時的にオン/オフ実行状態をで貯えるのに使用されている プログラム枝。 |
|||
| タイマー区域 | 4,096:T0000へのT4095 （唯一のタイマーに使用する） | |||
| 反対区域 | 4,096:C0000へのC4095 （唯一のカウンターに使用する） | |||
| 区域DMの | 32のKwords:D00000へのD32767 単語の単位（16で読書および執筆データのために一般目的のデータ域として使用される ビット）。PLCがまたは消える場合のDM区域の単語状態を維持するため オペレーティング・モードは変わる。 内部特別な入力/出力の単位DM区域:D20000へのD29599 （100つのワードの× 96の単位） 特別な入力/出力の単位のための変数を置くのに使用される。 CPUバス単位DM区域:D30000へのD31599 （100つのワードの× 16の単位） CPUバス単位のための変数を置くのに使用される。 |
|||
| EM区域 | どれも | |||
| インデックス レジスタを | IR0へのIR15 間接アドレスのための店PLCのメモリ アドレス。インデックス レジスタを使用することができる 独自に各仕事で。 1つの記録は32ビット（2ワード）である。 インデックス レジスタを各仕事で独自に使用するか、または共有する配置 仕事間。 |
|||
| 仕事の旗区域 | 32 （TK0000へのTK0031） 仕事の旗は対応する循環仕事があるときついている読み取り専用旗である 対応する仕事が実行可能またはスタンバイにではない時実行可能、を離れて 状態。 |
|||
| 跡の記憶 | 4,000ワード（跡データ:31ビット、6ワード） | |||
| ファイル記憶 | メモリ・カード:密集したフラッシュ・メモリ カードは使用することができる（MS-DOSのフォーマット）。 OMRONのメモリ・カードは使用することができる。 |
|||
| 機能 Specifi- 陽イオン |
一定した周期 時間 |
32,000氏への1 （単位:1人の氏） | ||
| サイクル時間 監視 |
周期が余りに長ければ）可能（単位は止める作動することを:40,000氏への10 （単位:10 氏） |
|||
| 入力/出力の新たになること | 循環に新たになることのIORF （097）によって新たになる即時に新たになること。 注:ORFによって（097）は基本的な入力/出力の単位および特別な入力/出力に割振られる入力/出力ビットが新たになる 単位。 |
|||
| スペシャルのタイミング CPUのために新たになること バス単位 |
DeviceNetの単位のコントローラー リンク単位遠隔入力/出力のためのデータ・リンク、および他 CPUバス単位のために特別な新たになることは次の時に行われる: 入力/出力によってはCPUバス単位入力/出力が新たになる時期間が新たになり、（DLNK （226）） 指示は実行される。 |
|||
| 入力/出力の記憶保有物 変わった場合 オペレーティング・モード |
補助区域のIOMの把握ビットのオン/オフ状態によって決まる。 | |||
| 負荷 | 出力単位のすべての出力はCPUの単位が作動しているとき消すことができる 操業、モニター、またはプログラム モード。 |
|||
| タイマー/カウンターPV 方法を新たになりなさい |
BCDか二進（Ver CXプログラマー。3.0またはより高い）。 | |||
| 入れられた応答 時間の設定 |
時定数は基本的な入力/出力の単位からの入力のために置くことができる。 時定数は騒音の影響を減らすために高めることができる 響くか、またはそれは入力の短い脈拍を検出するために減らすことができる。 |
|||
| モード設定の パワーアップ |
可能。 注:デフォルトで、CPUの単位は動かされたモードでプログラミング コンソールがあれば始まる 接続されない。 |
|||
| フラッシュ・メモリ （CJ1-HおよびCJ1M 唯一のCPUの単位） |
ユーザー・プログラムおよび変数区域データは（例えば、PLCはセットアップした）常にバックアップされる 自動的にフラッシュ・メモリで。（自動バックアップと復元。） 単位版3.0のCPUの単位または後でただ: CXプログラマーからのVerプロジェクトをダウンロードした場合。5.0またはより高い、記号テーブル ファイル（を含むCXプログラマー記号の名前、入力/出力のコメント）、コメント ファイル （CXプログラマー段のコメント、他のコメント）、およびプログラム索引ファイル（CX- プログラマー セクション名、セクション コメント、またはプログラム コメントは）貯えられる フラッシュ・メモリ内のコメントの記憶。 |
|||
| メモリ・カード 機能 |
自動的に読む プログラム（オートブートしなさい）からの メモリ・カード場合の 電源は入れられる。 |
可能。 | ||
| プログラム取り替え PLC操作の間 |
可能。 | |||
| データがあるフォーマット メモリ・カードで貯えられる |
ユーザー・プログラム:プログラム ファイルのフォーマットPLCの組み立て 他の変数:データ ファイルのフォーマット入力/出力の記憶:データ ファイル形式（バイナリ形式）、テキスト形式、またはCSVのフォーマット |
|||
| どれのための機能 メモリ・カードの読み書きはある 支えた |
ユーザー・プログラムの指示、プログラム装置 （を含むCXプログラマーおよびプログラミング コンソール）、ホスト リンク コンピュータ、ARの管制区管制 ビット、容易なバックアップ操作 |
|||
| ファイリング | メモリ・カード データおよびEM （延長データ記憶）区域は同様に扱うことができる ファイル。 |
|||
| ダバッギング | 制御セット/再調節された、差動監視、データたどること（、各周期、または予定される 指示が実行される時）、指示の間違いのトレーシング、店の住所 プログラム・エラーが発生する場合の間違いの発生。 |
|||
| オンライン編集 | ユーザー・プログラムはプログラム ブロックの単位でCPUの単位があるとき重ね書きすることができる モニターまたはプログラム モード。 この機能はブロックのプログラミング区域のために利用できない。 CXプログラマーを使うと、複数のプログラム・ブロックは同じで編集することができる 時間。 |
|||
| プログラム 保護 |
保護に重ね書きしなさい:ディップ スイッチを使用して置かれる。 コピー プロテクト:CXプログラマーかプログラミング コンソールを使用して置かれるパスワード。 |
|||
| エラー チェック | ユーザー定義の間違い（すなわち、ユーザーは重大エラーおよび非重大エラーを定義できる） FPDの（269の）指示が実行時間そして論理をの点検するのに使用することができる 各々のプログラム・ブロック。 注:FALおよびFALSの指示はCJ1-HおよびCJ1M CPUによって使用することができる 間違いを模倣する単位。 |
|||
| 誤信 | 20までの間違いは誤信で貯えられる。情報はエラー・コードが含まれている、 間違いの細部および時間は間違い行われた。 注:CJ1M CPUの単位はユーザー定義FALの間違いが貯えられないように置くことができる 誤信。 |
|||
| 連続 コミュニケーション |
作り付けの周辺港:プログラム装置（を含むプログラミング コンソール） 関係、ホスト リンク、NTリンク、連続出入口（CompoWay/Fのマスター） 作り付けRS-232Cの港:プログラム装置（プログラミング コンソールを除いて） 関係、ホスト リンク、非議定書コミュニケーション、NTリンク、Modbus-RTU 奴隷の、連続出入口（CompoWay/FのマスターかModbusのマスター） |
|||
| シリアル通信単位（別に販売される）:議定書のマクロ、ホスト リンク、NT リンク |
||||
| 時計 | すべてのモデルで提供される。 正確さ: |
|||
| 周囲温度 | 月例間違い | |||
| 55°C | -3.5分への+0.5分 | |||
| 25°C | -1.5分への+1.5分 | |||
| 0°C | -3分への+1分 | |||
| 注:電源が入れられる、そして間違いが生じる時間を貯えるのに使用される。 | ||||
| 電源遮断の 探知時間 |
AC電源の単位:10から25氏（固定） DC電源単位PD025:2から5氏;PD022:2から10氏 |
|||
| 電源遮断の 検出の遅れ 時間 |
0から10氏（、デフォルト ユーザー定義:0人の氏） 注:CJ1W-PD022電源の単位が取付けられる時支えられない。 |
|||
| 記憶保護 | 保持された区域:データ記憶および延長データ記憶のビット、目次の把握、 カウンターの完了の旗および現在価値の状態。 注: 補助区域のIOMの把握ビットがオンにされれば、PLCの組み立てはに置かれ PLCへの電源が入れられるときIOMの把握によってかまれる状態を維持しなさい CIO区域、作業域、補助区域の一部分、タイマーの目次 完了の旗およびPVs、インデックス レジスタおよびデータ記録はのために救われる 20日まで。 |
|||
| 発送 aへの命令 ホスト リンク コンピュータ |
ひれ命令はホスト リンク システムによって接続されるコンピュータに送ることができる PLCからのネットワーク コミュニケーション指示の実行によって。 |
|||
| リモート プログラミング 監視 |
ホスト リンク コミュニケーションは遠隔プログラミングに遠隔使用し、 コントローラー リンク システムまたはイーサネットを通って監視。 |
|||
| 伝達し合うこと を渡って ネットワーク レベル |
支援ソフトウェアおよびひれメッセージからの遠隔プログラミングおよび監視 コミュニケーションは異なったネットワーク レベルを渡って、のための行うことができる 異なったタイプのネットワーク。 前Ver。2.0:3つのレベル 版2.0またはあとで:コントローラーのリンクおよびイーサネットのための8つのレベル（見なさい ノート。）、他のネットワークのための3つのレベル。 注:8つのレベル、CX積分器またはCX網を渡って伝達し合うため プログラマー版4.0がより高い旅程表をセットするのに使用される。 |
|||
| コメントを貯えること CPUの単位 |
入力/出力のコメントはメモリ・カード、EMファイルで記号テーブル ファイルとして貯えることができる 記憶、かコメントの記憶（ノートを見なさい）。 注:コメントの記憶はCXプログラマー版5.0のためにまたはより高い支えられる そして単位版3.0のCS/CJシリーズCPUの単位または後でただ。 |
|||
| プログラム・チェック | プログラム・チェックは項目のための操作の始めにのようないいえ行われない 終わりの指示および指示の間違い。 CXプログラマーはまた点検プログラムに使用することができる。 |
|||
| 制御出力 信号 |
動かされた出力:内部接触はCPUの単位がある間、つく（近い） 作動（CJ1W-PA205R）。 |
|||
| 電池の寿命 | CJ1M CPUの単位のために置かれる電池:CJ1W-BAT01 | |||
| 自己診断法 | CPUの間違い（ウォッチドッグ タイマー）、入力/出力のバス エラー、記憶誤りおよび電池の間違い。 | |||
| 他の機能 | 力回数の貯蔵は中断した。（A514で貯えられて。） | |||
