起源の場所:
China/JAPAN
ブランド名:
Proface
モデル番号:
PFXGP4301TAD

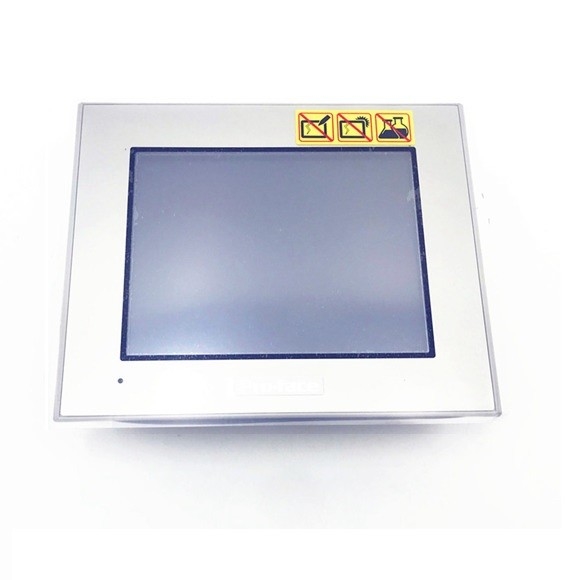

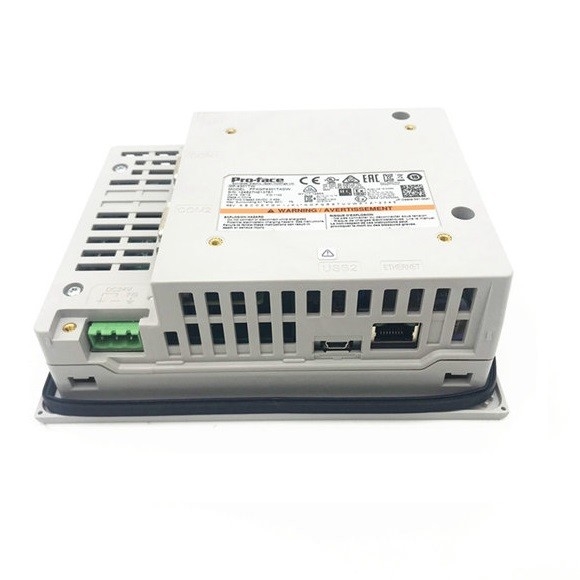

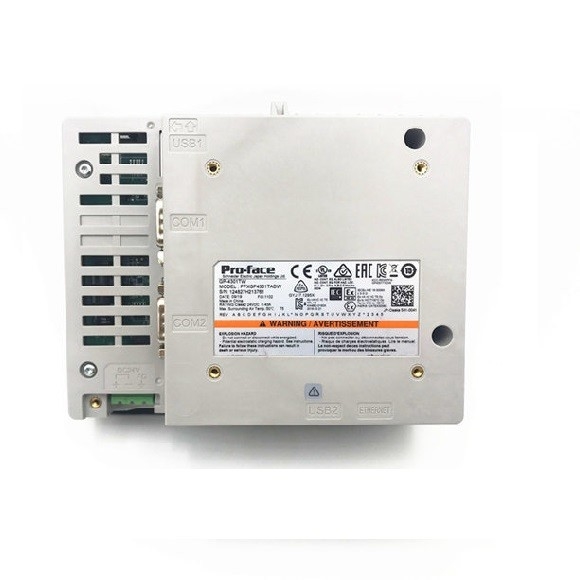

Proface GP-4301TモデルPFXGP4301TAD HMIタッチスクリーン5.7"
プロダクト細部
親表面GP4000タッチスクリーンHMIは5.7in 320 x 240のピクセル カラー ディスプレイをである。このエネルギー効率が良いLED表示に改善された可視性および精密な部分の配置のための格子アナログのタッチ パネルがない。それは4人までの議定書の運転者を、同時に支える。それは10までの時の速くより慣習的なオペレータ・インタフェースであるので、高速適用移動のために完全に適している。それにデータのスマートな警報分析、容易な見本抽出、およびインターフェイスを機械で造るためにそれに理想的な人をする多くの他の中の自動操作上の丸太のような多くの進んだ機能が、ある。
•65k色
•抵抗力がある腐食および振動
•カスタマイズ可能でスマートなスクリーン
•高められた耐久性
•指紋の証明
•改善された起動の速度
•マトリックスの抵抗タッチ パネル
•遠隔アクセスおよび監視
•2ポイント接触は支えた
•通信プロトコルの広い範囲は支えた
| ジスプレー体 |
TFT色LCD
|
|---|---|
| 表示サイズ |
5.7"
|
| 決断 |
320 x 240のピクセル（QVGA）
|
| 有効な表示区域 |
W115.2 X H86.4 mm [W4.54 X H3.40。]
|
| 表示色 |
65,536色（きらめきの）無し/16,384色（きらめき）
|
| バックライト |
白いLED （ユーザーのnonreplaceable部品。取り替えが要求される時、接触あなたのローカル ディストリビューター。）
|
| 明るさ制御 |
16のレベル（タッチ パネルかソフトウェアと調節される）
|
| バックライトの耐用年数 |
50,000 hrs。またはより多くの（50%へのバックライトの明るさの減少の前の25°C [77 °F]）の連続操作
|
| 言語壷 |
日本語:6,962 （JISの標準1及び2） （を含む607の非漢字の特性） ANK:158 （韓国の壷、簡体字および繁文の壷はダウンロード可能である。）
|
| 特性サイズ |
標準的な壷:8個x 8個、8個x 16個、16個x 16個そして32個x 32個のピクセル壷、ストローク・フォント:6個から127個のピクセル壷、イメージの壷:8個から72個のピクセル壷
|
| フォント・サイズ |
標準的な壷:幅は8回まで拡大することができる。高さは8回まで拡大することができる。
|
| 8つx 16の点 |
40木炭。X 15列
|
| 16 x 16の点 |
20木炭。X 15列
|
| 32 x 32の点 |
10木炭。X 7列
|
| 8つx 8つの点 |
40木炭。X 30列
|
| プログラム区域 |
フラッシュEPROM 132 KB （15,000のステップへの等量）
|
| 可変的な区域 |
SRAM 64 KB （一時記憶装置のための取り替え可能なリチウム電池）
|
| 適用記憶 |
フラッシュEPROM 16 MB （を含む論理プログラム区域）
|
| データ バックアップ |
SRAM 320 KB （一時記憶装置のための取り替え可能なリチウム電池）
|
| クロック正確性 |
±65秒/月（室温および力の偏差は消えている）
|
| タッチ パネルのタイプ |
抵抗フィルム（アナログ）
|
| タッチ パネルの決断 |
1,024 x 1,024
|
| タッチ パネルの耐用年数 |
1,000,000回または多く
|
| 連続（COM1） |
RS-232Cの非同期伝送のデータ長:7か8ビット、同等:どれも、異様また更に、ストップ・ビット:1か2ビット、データ伝送の速度:115.2キロビット/秒、コネクターへの2,400ビット/秒:D-Sub9 （プラグ）
|
| 連続（COM2） |
RS-422/485非同期伝送のデータ長:7か8ビット、同等:どれも、または異様なストップ・ビット:1か2ビット、データ伝送の速度:2,400ビット/秒への115.2キロビット/秒、187.5kbps （MPI）コネクター:D-Sub9 （プラグ）
|
| イーサネット（LAN） |
IEEE802.3i/IEEE802.3uの10BASE-T/100BASE-TXコネクター:モジュラー ジャック（RJ-45） x 1
|
| USB （TYPE-A） |
USB2.0 （TYPE-A）にx 1の電源電圧合致する:DC 5 Vの± 5%は、出力電流を:500 mAまたはより少しのコミュニケーション間隔:5つのm [16.4ft。]またはより少なく
|
| USB （ミニB） |
USB2.0 （ミニB） x 1のコミュニケーション間隔に合致する:5つのm [16.4ft。]またはより少なく
|
| SDカード |
SDのカード スロットX 1
|
| 評価される入れられた電圧 |
DC 24V
|
|---|---|
| 入れられた電圧限界 |
28.8VへのDC 19.2
|
| 正当な電圧低下 |
5氏またはより少なく
|
| パワー消費量 |
10.5のWまたはより少なく
|
| 現在の侵入 |
30 Aまたはより少なく
|
| 電圧持久力 |
AC 1,000 V、1分の20 mA （充満およびFGターミナル間で）
|
| 絶縁抵抗 |
DC 500 V、10 MΩまたはもっと（充満およびFGターミナル間で）
|
| 包囲の気温 |
55 °Cへの0 （32から131 °F）
|
| 保管温度 |
-20から60 °C （- 4から140 °F）
|
| 包囲された湿気 |
10から90% RH （湿球温度:39 °C [102.2 °F]またはより少なく凝縮無し。）
|
| 貯蔵の湿気 |
10から90% RH （湿球温度:39 °C [102.2 °F]またはより少なく凝縮無し。）
|
| 塵 |
0.1 mg/mの³ （10-7 oz/ftの³）またはより少ない（非導電レベル）
|
| 汚染程度 |
汚染程度2の環境の使用のため
|
| 大気 |
腐食性のガスの放しなさい
|
| 空気圧（高度の範囲） |
1,114 hPaへの800 （2,000のm [の上のまたはより少なく6,561ft。]海水位）
|
| 振動抵抗 |
迎合的なIEC/EN61131-2単一の広さ5つから9つのHzは3.5 mm [0.14 inに。]、9つから150のHz加速を固定した:9.8 m/sの²、X、Yの10の周期（およそ100分）のためのZの方向
|
| 震動の抵抗 |
IEC/EN61131-2迎合的な147 m/sの²、X、Yの3回のZの方向
|
| ノイズ耐性 |
騒音の電圧:1,000 Vp-pの脈拍の持続期間:1 µs、上昇時間:1 ns （騒音のシミュレーターで）
|
| 静電放電の免除 |
接触の排出方法:6つのkV （IEC/EN61000-4-2レベル3）
|
| 基づいていること |
機能に基づいていること:100Ω、2mmの² （AWG 14）またはより厚いワイヤー、またはあなたの国の適当な標準の抵抗を基づかせていること。（FGおよびSGターミナルのための同じ）
|
| 構造 |
エンクロージャにきちんと取付けられていた場合IP65f NEMA #250のタイプ4X/13 （フロント・パネルで）
|
| 冷却方法 |
自然な空気の循環
|
| およそ重量。 |
0.8 kg [1.8 lb]またはより少なく（唯一の表示装置を）
|
| 外のり寸法 |
W169.5 X H137 X D59.5 mm [W6.67 x H5.39 x D2.34。]
|
| パネルは次元を切った |
W156 X H123.5 mm [W6.14 X H4.86。]、パネルの厚さ区域:1.6から5つのmm [0.06に0.2 inに。]
|
