起源の場所:
China/JAPAN
ブランド名:
Omron
モデル番号:
CP1E-E30SDR-A

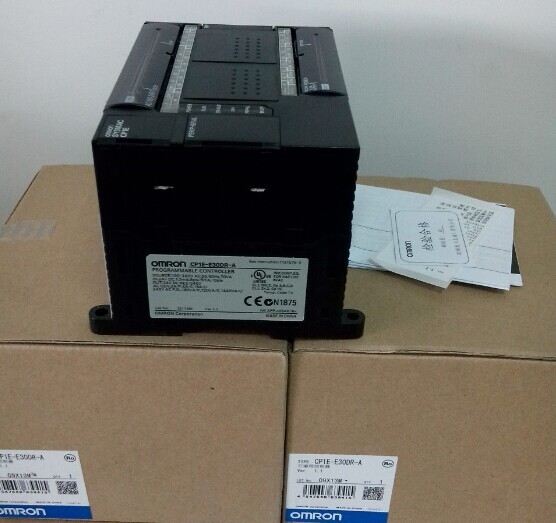

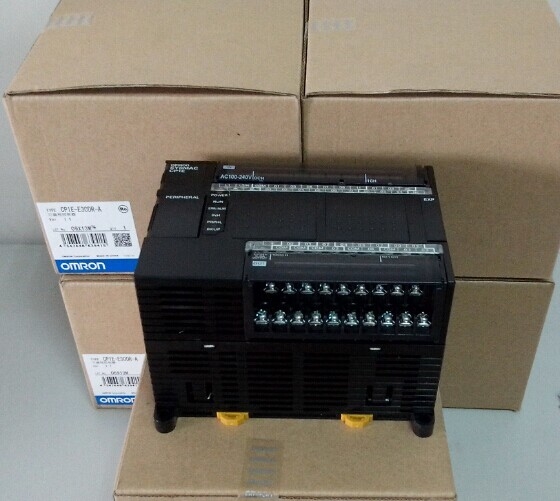

標準的でプログラム可能な論理のコントローラーPlcモジュールCP1E-E30SDR-Aの新しい原物
•利用できる今新しいCP1E CPUの単位。
–組み込み3の港が付いているCPUの単位を含む整列:USB、RS-232C、RS-485。
– RS-232Cのコネクターが付いているCPUの単位の深さは20のmm減る。（N30/40/60S （1））
•商用化されたUSBケーブルを使用してコンピュータが付いている容易な関係。
•E30/40/60、N30/40/60 （S@）またはNA20 CPUの単位によって、接続によって入力/出力、アナログ入力/出力または温度の入力を加えなさい
遠隔表示装置増設機構または拡張入力/出力の単位。
•入れられた割り込み
•完全な高速反対の機能性。
•N14/20/30/40/60 （S@）またはNA20 CPUの単位のトランジスター出力のための多目的な脈拍制御。
•PWMはN14/20/30/40/60 （S@）またはNA20 CPUの単位のトランジスター出力のために出力する。
•連続選択板、イーサネット選択板およびアナログの選択板をN30/40/60かNA20 CPUの単位に取付ける。
•NAタイプCPUの単位のための作り付けのアナログ入力/出力、2つの入力および1出力。
•標準は次の通り短縮される:U:UL、U1:UL （クラス私危険な位置のための分割2プロダクト）、C:CSA、UC:cULus、
UC1:cULus （クラス私危険な位置のための分割2プロダクト）、CU:cUL、N:NK、L:ロイド、KC:KC登録およびセリウム:EUの指令。
•これらの標準のそれ以上の細部そして適当な条件のためのあなたのOMRONの代表に連絡しなさい。
| タイプ | AC電源のタイプ | DC電源タイプ | |
|---|---|---|---|
| フォーマット | モデルCP1E-□□S□D□-A□ モデルCP1E-□□D□-A□ |
モデルCP1E-□□S□D□-D□ モデルCP1E-□□D□-D□ |
|
| 構造 | パネルのタイプに造られる | ||
| 外的な形:高さの×の深さの×の幅 | E/N/NA□の□タイプ 10点の入出力タイプ（モデルCP1E-E10D-□□）:90のmm （*1） × 85のmm （*2） × 66のmm 14/20ポイント入出力タイプ（モデルCP1E-14/20D□-□□）:90のmm （*1） × 85のmm （*2） × 86のmm 30点の入出力タイプ（モデルCP1E-30D□-□□）:90のmm （*1） × 85のmm （*2） × 130のmm 40点の入出力タイプ（モデルCP1E-40D□-□□）:90のmm （*1） × 85のmm （*2） × 150のmm 60点の入出力タイプ（モデルCP1E-N60D-□□）:90のmm （*1） × 85のmm （*2） × 195のmm アナログの作り付けの20点の入出力タイプ（モデルCP1E-NA20D-□□）:90のmm （*1） × 85のmm （*2） × 130のmm E/N□S□ （1）タイプ 14/20点の入出力タイプ（モデルCP1E-E14/20SD-□□）:90のmm （*1） × 79のmm （*2） × 86のmm 30点の入出力タイプ（モデルCP1E-30S□ （1） D□-□）:90のmm （*1） × 79のmm （*2） × 130のmm 40点の入出力タイプ（モデルCP1E-40S□ （1） D□-□）:90のmm （*1） × 79のmm （*2） × 150のmm 60点の入出力タイプ（モデルCP1E-60S□ （1） D□-□）:90のmm （*1） × 79のmm （*2） × 195のmm |
||
| 重量 | 10点の入出力タイプ（モデルCP1E-E10D-□□）:300 gまたはより少なく 14点の入出力タイプ（モデル□CP1E-14 D□-□）:最高360 g。 20点の入出力タイプ（モデル□CP1E-20 D□-□）:最高370 g。 30点の入出力タイプ（モデルCP1E-30□ （S□） D□-□）:最高600 g。 40点の入出力タイプ（モデルCP1E-40□ （S□） D□-□）:最高660 g。 60点の入出力タイプ（モデルCP1E-60□ （S□） D□-□）:最高850 g。 アナログの作り付けの20点の入出力タイプ（モデルCP1E-NA20D-□□）:最高680 g |
||
| 力 供給 指定 |
電源電圧 | 100から240ボルトAC 50/60のHz | 24 V DC |
| 正当な電源電圧 | 85から264ボルトAC | 20.4から26.4ボルトDC | |
| パワー消費量 | 15の最高VA/100ボルトAC。 最高25 VA/240 V AC。 （モデル□CP1E-10/14/20 D□-A） |
最高9 W。（モデルCP1E-E10D-D□） 最高13 W。（モデルCP1E-N14/20D-D□） |
|
| 最高50 VA/100 V AC。 最高70 VA/240 V AC。 （モデルCP1E-30/40/60□ （S□） D□-AのモデルCP1E-NA20D□-A） |
最高20 W。 （モデル□CP1E-N30/40/60D□-D、モデルCP1E-NA20D□-D） （*4） |
||
| 現在の侵入 | 120 V AC 20最高A/8氏。（室温のコールド スタートと） 240 V AC 40最高A/8氏。（室温のコールド スタートと） |
最高24人のV DC 30 A/20氏。（室温のコールド スタートと） | |
| 外的な供給の電源（*3） | どれも（モデル□CP1E-10/14/20 D□-A） mA最高24 V DC 300。（モデルCP1E-30/40/60D□-A□、モデルCP1E-□30/40/60SDR-A、モデルCP1E-NA20D□-A） |
どれも | |
| 絶縁抵抗 | 外的なACターミナルとGRターミナル間 20 MΩ min. （500ボルトDCの絶縁材のresistance���） |
DCの第一次流れおよびDCの二次流れ間でを除いて。 | |
| 絶縁耐力 | 外的なACターミナルとGRターミナル間 2,300ボルトAC 1分、mA最高漏出流れの50/60のHz 5。 |
DCの第一次流れおよびDCの二次流れ間でを除いて。 | |
| 電源遮断の探知時間 | 10氏min。 | 2氏min。 | |
| 作動 環境 |
包囲された実用温度 | 55°Cへの0 | |
| 包囲された作動の湿気 | 10から90% RH | ||
| 作動の周囲の空気 | 腐食性のガスはあるならない | ||
| 包囲された保管温度 | -20 +75°Cに（電池を除いて） | ||
| 動作高度 | 2,000のm最高。 | ||
| 汚染 | 汚染程度2またはより少なく:JIS B3502、IEC61131-2に合致する | ||
| 騒音の抵抗 | IEC61000-4-4迎合的なkV 2つ（電源ライン） | ||
| 過電圧部門 | 部門II:JIS B3502、IEC61131-2に合致する | ||
| EMCの免除のレベル | 地帯B | ||
| 振動抵抗 | 迎合的なJIS C60068-2-6 3.5 mm広さの5つから8.4 Hz、8.4から150のHz X、YおよびZの方向（10分の10の広がりそれぞれ= 100つの最低の合計）の100分の9.8 m/s2の加速 |
||
| 衝撃抵抗 | 迎合的なJIS C60068-2-27 147 m/s2 X、YおよびZの方向の3回 |
||
| ターミナル ブロック | 固定タイプ（取り外し可能ではない） | ||
| 末端ねじサイズ | M3 | ||
| 公認の標準 | 欧州共同体指令 | ||
| 方法を基づかせていること | Dのタイプ基づいていること（第3タイプ基づいていること） | ||
