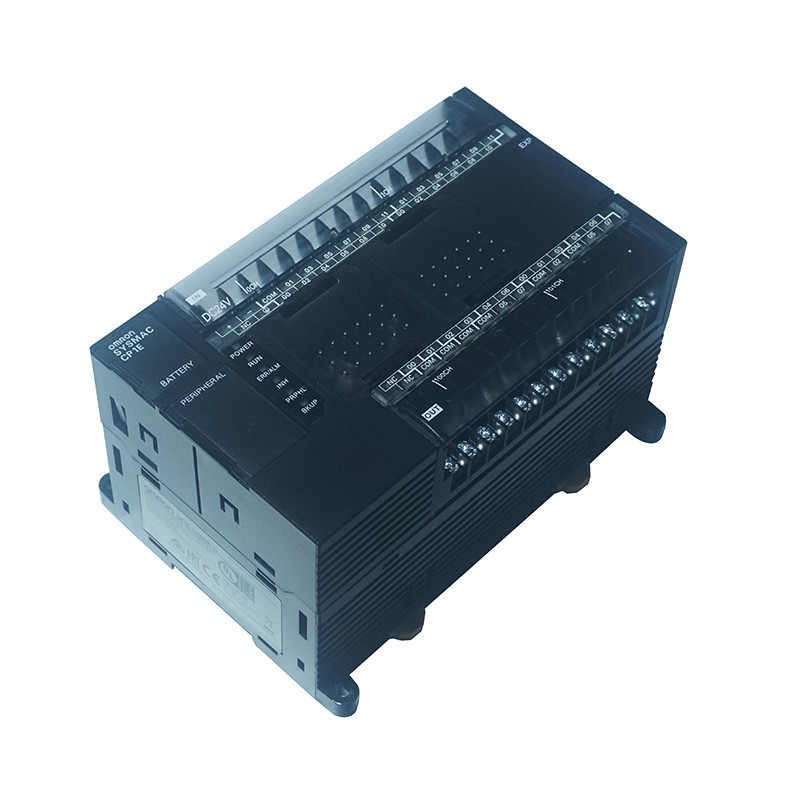

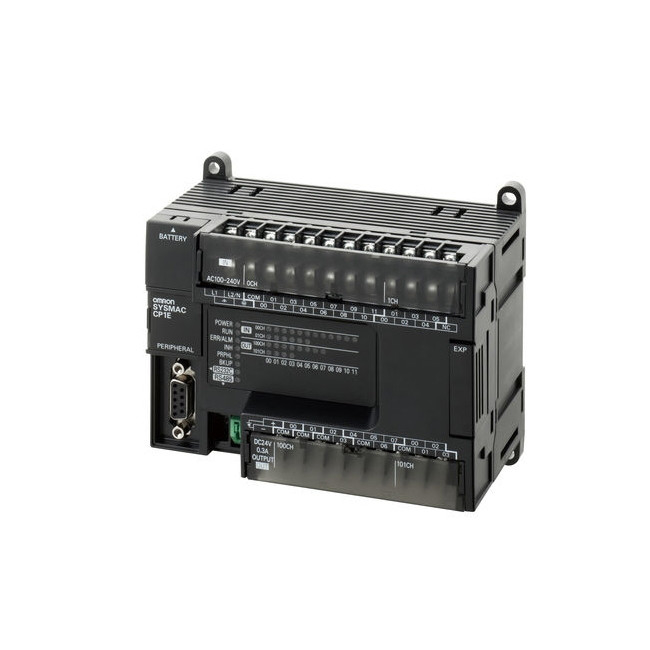

電子部品のOmron PLC CP1E-E14SDR-A USB 100 - 240V AC

プロダクト細部

• 家族情報

  マイクロPLC CP2の一連のOMRONによる密集したコントローラーは作り付けの2港のイーサネットのおかげでデータ収集のの機械コミュニケーションに機械を提供する。制御および機械監視はだけでなく、容易でが、また生産性を改善し、そして予言する維持を支える。

  • 2港のイーサネット
  • すべての環境条件で密集した、信頼できる
  • 減らされたワイヤーで縛る費用
  • 改善されたコミュニケーション性能
  • より多くの設計効率のための線形補入を用いる4軸線の位置機能
  • 延長温度較差および電池の自由な操作

• 記事情報

  • 作り付けUSB-Bの港







  指定



  タイプ	AC電源モデル	DC電源モデル
  モデル	CP1E-@@@S@D@-A CP1E-@@@D@-A	CP1E-@@@S@D@-D CP1E-@@@D@-D
  エンクロージャ	パネルに取付けられる
  次元（W） Hの× Dの×	E/N/NA@@-type   10の入力/出力ポイント（CP1E-E10D@-@）が付いているCPUの単位:90mmの*1 × 85mmの*2 × 66のmm 14か20の入力/出力ポイント（CP1E-@14D@-@/@20D@-@）が付いているCPUの単位:90mmの*1 × 85mmの*2 × 30の入力/出力ポイント（CP1E-@30D@-@）が付いている86のmm CPUの単位:90mmの*1 × 85mmの*2 × 130のmm 40の入力/出力ポイント（CP1E-@40D@-@）が付いているCPUの単位:90mmの*1 × 85mmの*2 × 60の入力/出力ポイント（CP1E-N60D@-@）が付いている150のmm CPUの単位:90mmの*1 × 85mmの*2 × 195のmm 20の入力/出力ポイントおよび作り付けのアナログ（CP1E-NA20D@-@）のCPUの単位:90mmの*1 × 85mmの*2 × 130のmm タイプE/N/@@S （1） 14か20の入力/出力ポイント（CP1E-@14SD@-@/@20SD@-@）が付いているCPUの単位:90mmの*1 × 79mmの*2 × 30の入力/出力ポイント（CP1E-@30S （1つの）が付いている86のmm CPUの単位Dの@-@）:90mmの*1 × 79mmの*2 × 130のmm 40の入力/出力ポイント（CP1E-@40S （1つの）が付いているCPUの単位Dの@-@）:90mmの*1 × 79mmの*2 × 60の入力/出力ポイント（CP1E-@60S （1つの）が付いている150のmm CPUの単位Dの@-@）:90mmの*1 × 79mmの*2 × 195のmm
  重量	10の入力/出力ポイント（CP1E-E10D@-@）が付いているCPUの単位:最高300g。14の入力/出力ポイント（CP1E-@14 Dの@-@）が付いているCPUの単位:最高360g。20の入力/出力ポイント（CP1E-@20 Dの@-@）が付いているCPUの単位:最高370g。   30の入力/出力ポイント（CP1E-@30 （S@）が付いているCPUの単位Dの@-@）:最高600g。40の入力/出力ポイント（CP1E-@40 （S@）が付いているCPUの単位Dの@-@）:最高660g。60の入力/出力ポイント（CP1E-@60 （S@）が付いているCPUの単位Dの@-@）:最高850g。 20の入力/出力ポイントおよび作り付けのアナログ（CP1E-NA20D@-@）のCPUの単位:最高680g。
  供給電圧	100から240 VAC 50/60のHz	24 VDC
  作動の電圧範囲	85から264 VAC	20.4から26.4 VDC
  パワー消費量	最高15 VA/100 VAC。   最高25 VA/240 VAC。 （CP1E-E10D@-A/@14 D @-A/@20 Dの@-A）	最高9 W。（CP1E-E10D@-D）   最高13 W。（CP1E-N14D@-D/N20D@-D）
  	最高50 VA/100 VAC。   最高70 VA/240 VAC。 （CP1E-NA20D@-A/@30 （S@） D @-A/@40 （S@） D @-A/N60 （S@） Dの@-A）	最高20 W。   （CP1E-NA20D@-D/N30 （S@） D @-D/N40 （S@） D @-D/N60 （S@） Dの@-D） *4
  現在の侵入	120 VAC、最高8氏のための20 A。室温のコールド スタートのため   240 VAC、最高8氏のための40 A。室温のコールド スタートのため	24 VDC、最高20氏のための30 A。室温のコールド スタートのため
  外部電源 *3	提供されない。   （CP1E-E10D@-A/@14 D @-A/@20 Dの@-A） 24 VDC、300 mA （CP1E-NA20D@-A/@30D@-A/@40D@-A/@60D@-A/ @30SDR-A/@40SDR-A/@60SDR-A）	提供されない
  絶縁抵抗	外的なACターミナルとGRターミナル間の20 MΩ min. （500 VDCで）	DCの第一次流れおよびDCの二次流れ間でを除いて
  絶縁耐力	現在のAC外面およびGRターミナル漏出間の1分の2,300 VAC 50/60Hz:5 mA最高。	DCの第一次流れおよびDCの二次流れ間でを除いて
  包囲された実用温度	0から55 °C
  包囲された湿気	10%から90%
  大気	腐食性のガス無し。
  包囲された保管温度	-20から75 °C （電池を除いて）
  高度	2,000のm最高。
  汚染程度	2またはより少なく:大会IEC 61010-2-201。
  騒音の抵抗	電源ラインの2つのkV （IEC61000-4-4に合致する。）
  過電圧部門	部門II:大会IEC 61010-2-201。
  EMCの免除のレベル	地帯B
  振動抵抗	JIS 60068-2-6に合致する。   3.5 mm広さの5つから8.4 Hz、8.4から150のHz X、YおよびZの方向（10分の10の広がりそれぞれ= 100つの最低の合計）の100分の9.8 m/s2の加速
  衝撃抵抗	JIS 60068-2-27に合致する。   X、YおよびZの方向の147 m/s2、3回
  ターミナル ブロック	固定される（取り外し可能）
  末端ねじサイズ	M3
  適当な標準	欧州共同体指令に合致する
  方法を基づかせていること	へのまたはより少なく地面100 Ω。
