起源の場所:
China/JAPAN
ブランド名:
OMRON
モデル番号:

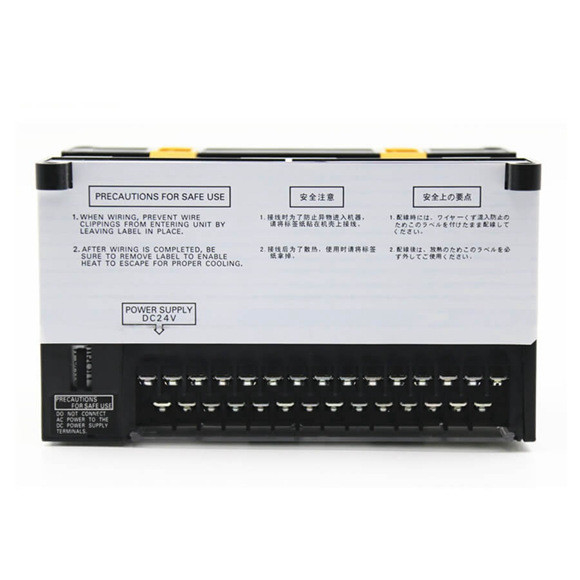

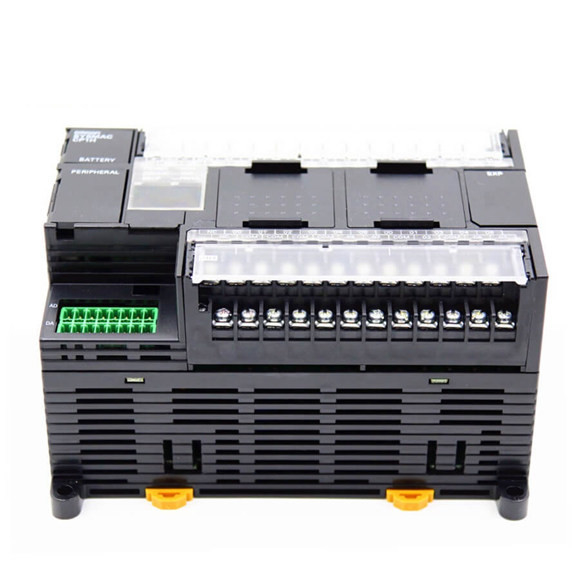

CP1H-XA40DT-D-SC
Omronの電子工学CP1シリーズ マイクロ プログラム可能な論理のコントローラーCPUモジュール、作り付けのアナログ入力/出力ターミナル及びUSB + 2つの選択港、40ポイント:24-inputs/16-NPN （沈むトランジスター）出力、320の入力/出力の最大キャパシティ、24 VDC
Omronすべてのプロダクトを拾い読みしなさい
| モデル | CP1H-XA CPUの単位 | CP1H-X CPUの単位 | CP1H-Y CPUの単位 | |||
| CP1H-XAの@@@-@ | CP1H-Xの@@@-@ | CP1H-Yの@@@-@ | ||||
| 制御方式 | 貯えられたプログラム方法 | |||||
| 入力/出力の制御方式 | 即時に新たになることを用いる循環スキャン | |||||
| プログラム言語 | 梯子の図表 | |||||
| 機能ブロック | 機能ブロック定義の最大数:例の128第:機能ブロック定義で使用可能な256の言語:梯子の図表、構成されたテキスト（ST） | |||||
| 命令の長さ | 指示ごとの1つから7つのステップ | |||||
| 指示 | およそ500 （機能コード:3ディジット） | |||||
| 命令実行時間 | 基本的な指示:0.10氏min.の特別な指示:0.15人の氏min。 | |||||
| 共通の処理時間 | 0.7人の氏 | |||||
| プログラム容量 | 20Kステップ | |||||
| 仕事の数 | 288 （32の循環仕事および256の割り込み仕事） | |||||
| 最大サブルーチン数 | 256 | |||||
| 最大ジャンプ数 | 256 | |||||
| 仕事ビット | 8,192ビット（512ワード）:W511.15 （W0へのW511） CIO区域へのW0.00:37,504ビット（2,344ワード）:CIO 3800.00からCIO 6143.15 （CIO 3800へのCIO 6143） | |||||
| TR区域 | 16ビット:TR0へのTR15 | |||||
| 保持エリア | 8,192ビット（512ワード）:H0.00へのH511.15 （H0へのH511） | |||||
| AR区域 | 読み取り専用（書禁止される）:7168ビット（448ワード）:A0.00へのA447.15 （A0へのA447）読み書き:8192ビット（512ワード）:A448.00へのA959.15 （A448へのA959） | |||||
| タイマー | 4,096ビット:T0へのT4095 | |||||
| カウンター | 4,096ビット:C0へのC4095 | |||||
| 区域DMの | 32のKwords:D0へのD32767 | |||||
| データ記録区域 | 16の記録（16ビット）:DR0へのDR15 | |||||
| インデックス レジスタ区域を | 16の記録（32ビット）:IR0へのIR15 | |||||
| 仕事の旗区域 | 32旗（32ビット）:TK0000へのTK0031 | |||||
| 跡の記憶 | 4,000ワード（跡データ最大31ビットおよび6ワードのための500のサンプル。） | |||||
| 記憶カセット | 特別な記憶カセット（CP1W-ME05M）は取付けることができる。注:プログラム バックアップおよびオートブートに使用することができる。 | |||||
| 時計機能 | 支えられる。正確さ（月例偏差）:-4.5分への-0.5分（周囲温度:55°C）、- 2.0分への+2.0分（周囲温度:25°C）、-2.5分への+1.5分（周囲温度:0°C） | |||||
| 記憶バックアップ | フラッシュ・メモリ:ユーザー・プログラム、変数（PLCの組み立てのような）、コメント データおよび全体のDM区域は初期値としてフラッシュ・メモリに救うことができる。バッテリー・バックアップ:保持エリア、区域DM、および反対の価値（旗、PV）は電池によってバックアップされる。 | |||||
| 電池の耐用年数 | 25°C.の5年（2年間の製造以内の取り替え電池を使用しなさい。） | |||||
| 作り付けの入力ターミナル | 40 （24の入力、16出力） | 20の（12の入力、8出力）ライン運転者の入力:段階A、BおよびZのライン運転者の出力のための2本の斧:CWおよびCCWのための2本の斧 | ||||
| 連結可能な拡張（入力/出力）の単位の数 | CPの拡張入力/出力の単位:最高7。;CJシリーズ特別な入力/出力の単位またはCPUバス単位:最高2。 | |||||
| 最高。入力/出力ポイントの数 | 320 （+拡張（入力/出力の）単位ごとの40で『7単位を造られる） 40 | 300 （+拡張（入力/出力の）単位ごとの40で『7単位を造られる） 20 | ||||
| 割り込み入力 | 8つの入力（外部割込み機構の入力（反対モード）および速応答の入力によって共有される。） | 6つの入力（外部割込み機構の入力（反対モード）および速応答の入力によって共有される。） | ||||
| 割り込み入力反対モード | 8つの入力（応答の頻度:5つのkHz最高。すべての割り込み入力）、16 bitsUpまたはカウンターのため | 6つの入力（応答の頻度:5つのkHz最高。すべての割り込み入力）、16 bitsUpまたはカウンターのため | ||||
| 速応答の入力 | 8ポイント（Min.の入力パルスの幅:最高50氏。） | 6ポイント（Min.の入力パルスの幅:最高50氏。） | ||||
| 予定された割り込み | 1 | |||||
|
高速カウンター |
4つの入力:微分位相（4x）、50のkHzまたは （方向、アップ/ダウン、増分と脈拍）、100つのkHz単相 価値範囲:32ビット、線形モードまたはリング モード割り込み:目標値の比較か範囲の比較 |
2つの入力:微分位相（4x）、500 kHzまたは単相、1 MHz and2の入力:微分位相（4x）、50 kHzまたは単相（方向、アップ/ダウン、増分と脈拍）、
100つのkHz 価値範囲:32ビット、線形モードまたはリング モード割り込み:目標値の比較か範囲の比較 |
||||
| 作り付けのアナログ入力/出力ターミナル | 4つのアナログ入力および2アナログ出力 | どれも | ||||
| アナログ制御 | 1 （範囲を置く:0から255） | |||||
| 外的なアナログ入力 | 1つの入力（決断:1/256の入れられた範囲:隔離されない0への10 V）、 | |||||
