起源の場所:
China/JAPAN
ブランド名:
Omron
モデル番号:

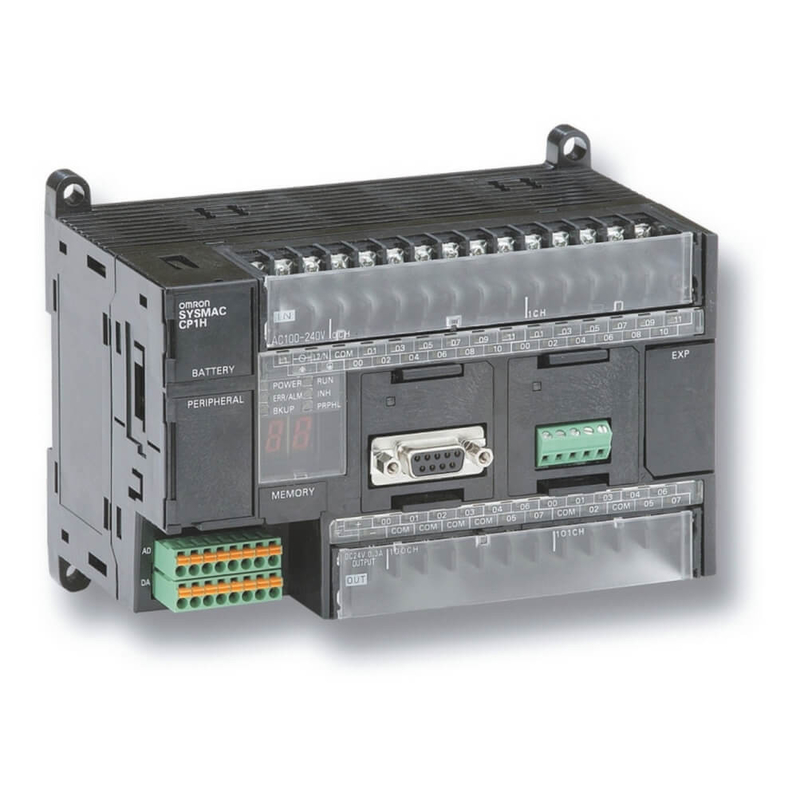

CP1H-XA40DT-D
| モデル | CP1H-XA CPUの単位 | CP1H-X CPUの単位 | CP1H-Y CPUの単位 | |||
| 制御方式 | 貯えられたプログラム方法 | |||||
| 入力/出力の制御方式 | 即時に新たになることを用いる循環スキャン | |||||
| プログラム言語 | 梯子の図表 | |||||
| 機能ブロック | 機能ブロック定義の最大数:例の128第:機能ブロック定義で使用可能な256の言語:梯子の図表、構成されたテキスト（ST） | |||||
| 命令の長さ | 指示ごとの1つから7つのステップ | |||||
| 指示 | およそ500 （機能コード:3ディジット） | |||||
| 命令実行時間 | 基本的な指示:0.10氏min.の特別な指示:0.15人の氏min。 | |||||
| 共通の処理時間 | 0.7人の氏 | |||||
| プログラム容量 | 20Kステップ | |||||
| 仕事の数 | 288 （32の循環仕事および256の割り込み仕事） | |||||
| 最大サブルーチン数 | 256 | |||||
| 最大ジャンプ数 | 256 | |||||
| 仕事ビット | 8,192ビット（512ワード）:W0.00へのW511.15 （W0へのW511）
CIO区域:37,504ビット（2,344ワード）:CIO 3800.00からCIO 6143.15 （CIO 3800へのCIO 6143） |
|||||
| TR区域 | 16ビット:TR0へのTR15 | |||||
| 保持エリア | 8,192ビット（512ワード）:H0.00へのH511.15 （H0へのH511） | |||||
| AR区域 | 読み取り専用（書禁止される）:7168ビット（448ワード）:A0.00へのA447.15 （A0へのA447）読み書き:8192ビット（512ワード）:A448.00へのA959.15 （A448へのA959） | |||||
| タイマー | 4,096ビット:T0へのT4095 | |||||
| カウンター | 4,096ビット:C0へのC4095 | |||||
| 区域DMの | 32のKwords:D0へのD32767 | |||||
| データ記録区域 | 16の記録（16ビット）:DR0へのDR15 | |||||
| インデックス レジスタ区域を | 16の記録（32ビット）:IR0へのIR15 | |||||
| 仕事の旗区域 | 32旗（32ビット）:TK0000へのTK0031 | |||||
| 跡の記憶 | 4,000ワード（跡データ最大31ビットおよび6ワードのための500のサンプル。） | |||||
| 記憶カセット | 特別な記憶カセット（CP1W-ME05M）は取付けることができる。注:プログラム バックアップおよびオートブートに使用することができる。 | |||||
| 時計機能 | 支えられる。正確さ（月例偏差）:-4.5分への-0.5分（周囲温度:55°C）、
-2.0分への+2.0分（周囲温度:25°C）、-2.5分への+1.5分（周囲温度:0°C） |
|||||
|
記憶バックアップ |
フラッシュ・メモリ:ユーザー・プログラム、変数（PLCの組み立てのような）、コメント データおよび全体のDM区域は初期値としてフラッシュ・メモリに救うことができる。
バッテリー・バックアップ:保持エリア、区域DM、および反対の価値（旗、PV）は電池によってバックアップされる。 |
|||||
| 電池の耐用年数 | 25°C.の5年（2年間の製造以内の取り替え電池を使用しなさい。） | |||||
|
作り付けの入力ターミナル |
40 （24の入力、16出力） |
20 （12の入力、8出力）
ライン運転者の入力:段階A、BおよびZのライン運転者の出力のための2本の斧:CWおよびCCWのための2本の斧 |
||||
| 連結可能な拡張（入力/出力）の単位の数 | CPの拡張入力/出力の単位:最高7。;CJシリーズ特別な入力/出力の単位またはCPUバス単位:最高2。 | |||||
| 最高。入力/出力ポイントの数 | 320 （+拡張（入力/出力の）単位ごとの40で『7単位を造られる） 40 | 300 （+拡張（入力/出力の）単位ごとの40で『7単位を造られる） 20 | ||||
| 割り込み入力 | 8つの入力（外部割込み機構の入力（反対モード）および速応答の入力によって共有される。） | 6つの入力（外部割込み機構の入力（反対モード）および速応答の入力によって共有される。） | ||||
|
割り込み入力反対モード |
8つの入力（応答の頻度:5つのkHz最高。すべての割り込み入力のため）、16ビット
カウンターの上下 |
6つの入力（応答の頻度:5つのkHz最高。すべての割り込み入力のため）、16ビット
カウンターの上下 |
||||
| 速応答の入力 | 8ポイント（Min.の入力パルスの幅:最高50氏。） | 6ポイント（Min.の入力パルスの幅:最高50氏。） | ||||
| 予定された割り込み | 1 | |||||
|
高速カウンター |
4つの入力:微分位相（4x）、50のkHzまたは （方向、アップ/ダウン、増分と脈拍）、100つのkHz単相 価値範囲:32ビット、線形モードまたはリング モード割り込み:目標値の比較か範囲の比較 |
2つの入力:微分位相（4x）、500 kHzまたは単相、1つのMHz
2つの入力:微分位相（4x）、50 kHzまたは単相（方向、アップ/ダウン、増分と脈拍）、 100つのkHz 価値範囲:32ビット、線形モードまたはリング モード割り込み:目標値の比較か範囲の比較 |
||||
| 作り付けのアナログ入力/出力ターミナル | 4つのアナログ入力および2アナログ出力 | どれも | ||||
| アナログ制御 | 1 （範囲を置く:0から255） | |||||
| 外的なアナログ入力 | 1つの入力（決断:1/256の入れられた範囲:隔離されない0への10 V）、 |
|||||
| 記述 | 1. 電気機械プロセスのオートメーションに使用するデジタル計算機。 |
| 2. Plcsは厳しい条件のために装甲である（塵、湿気、熱、冷たいのような）。 | |
| 3. Plcの構造は4 Parts.Theyにである入出力モジュール、中央処理装置（CPU）分けることができる、 | |
| 特徴 | 1. 厳しい条件のために装甲および広範な入出力（入力/出力）整理のための設備を持つため。 |
| 2. 複雑な位置方式の読まれた限界スイッチ、アナログのプロセス変数および位置。 | |
| 3. 電動機、空気か水圧シリンダ、ソレノイド、またはアナログ出力作動させなさい | |
| 4. 企業、順次制御、動作制御。 | |
| 5. プロセス制御の、分散制御システムおよびネットワーキング | |
| 適用 | 1. 電力産業、エレベーター工業、駐車、自動車、自動補助物。 |
| 2. 供給の企業、アルミニウム製錬機械、冷凍の企業。 | |
| 3. 製鉄業、燃焼の制御システム、非鉄金属の製錬。 | |
| 4. ガラス企業、建設機械、織物の機械類、水処理 |
包装及び出荷
1. 私達は支払が達された後3仕事日以内の項目を出荷する。
2。すべての商品は郵送物の前にテストされる。
3.専門の帯電防止袋で詰まる。
4。私達はDHL/TNT/UPS/EMS/Fedexによってあなたに出荷してもいい…Plsは私達に直接連絡し、私達はあなたの条件として出荷する。
FAQ
1.Q:保証はどうですか。
:Aiwellは私達からのすべての商品に保証12か月の提供し、15日のあらゆる質問題の商品を払い戻すことができる。
2.Q:他の製造者にあなたのよりよいpiceがある。
:「より多くの利点のもみの顧客"を作成することはよりよい価格があれば、私達の確信知らせたAiwellにである私達はあなたの価格に会い、支えることを最もよく試みる。
3.Q:私達は協同をの前に、いかに私達信じてもいい持っていないか。
:私達の最初順序のために、私達が商品を準備した後支払うことができる。
4.Q:郵送物についての何か。
:私達に競争価格のDHLの運送業者がある、当然、顧客はまた彼らの自身の貨物運送業者を使用できる。
1. Q:商品に保証を提供するか。
:はい、私達は私達からのすべての商品に保証を提供する。
2. Q:ZNは技術サポートを提供するでしようか。
:私達はこの分野に多くの年である。問題があったら、私達と、私達問題を解決するのを助けるように提供する私達のエンジニアからの提案を連絡しなさい。
3. Q:ZNを保つ在庫か交換だけで商品をするか。
:私達に商品のための大きい倉庫がある。商品の多くを倉庫で保ちなさい、従って速い配達を約束できる。
