| 起源の場所 | 日本 |
| ブランド名 | Panasonic |

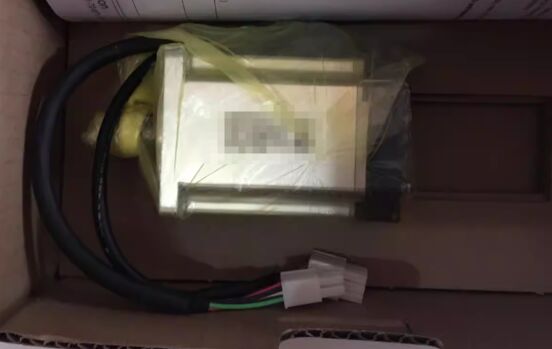

| モデル番号 | MHMF082LJC2M |
|
部品番号 |
MHMF082L1C2M |
|---|---|
|
製品 |
サーボモーター |
|
詳細 |
高慣性、リード線タイプ |
|
製品名 |
MINAS A6ファミリーサーボモーター |
|
特徴 |
50 W～22 kW、ドライバ用電源電圧：DC 24 V/48 V・AC 100 V/200 V/400 V、23ビット絶対値/インクリメンタル/バッテリレス絶対値/インクリメンタルエンコーダ、周波数応答 3.2 kHz |
| 項目 | 仕様 |
|---|---|
| 部品番号 | MHMF082L1C2M |
| 製品詳細 | 高慣性、リード線タイプ |
| ファミリー名 | MINAS A6 |
| シリーズ | MHMFシリーズ |
| タイプ | 高慣性 |
| 特注品 | 本モーター、または本モーターを含む機器を日本国内、または日本を経由して他地域に流通させることは避けてください。 |
| 保護等級 | IP65 |
| エンクロージャについて | 出力軸回転部およびリード線終端部を除く。 |
| 環境条件 | 詳細については、取扱説明書を参照してください。 |
| フランジ角寸法 | 80 mm角 |
| フランジサイズ（mm） | 80 |
| モーターリード線引き出し構成 | リード線 |
| モーターエンコーダコネクタ | リード線 |
| 電源容量（kVA） | 1.8 |
| 電圧仕様（V） | 200 |
| 定格出力（W） | 750 |
| 定格電流［参考値］（A rms） | 3.8 |
| 保持ブレーキ | なし |
| 質量（kg） | 2.3 |
| オイルシール | あり |
| 軸 | 丸軸 |
| 定格トルク（N・m） | 2.39 |
| 連続ストールトルク（N・m） | 2.86 |
| 瞬間最大ピークトルク（N・m） | 8.36 |
| 最大電流［参考値］（A 0-p） | 18.8 |
| 回生ブレーキ周波数（回/min） | オプションなし：制限なし オプションあり：制限なし オプション（外部回生抵抗器）部品番号：DV0P4283 |
| 回生ブレーキ周波数について | 「モーター仕様説明」の注記1および2を参照してください。 |
| 定格回転速度（r/min） | 3000 |
| 最大回転速度（r/min） | 6000 |
| ロータ慣性モーメント（×10-4 kg・m²） | 1.56 |
| 推奨慣性モーメント比 | 20倍以下 |
| 負荷とロータの推奨慣性モーメント比について | 「モーター仕様説明」の注記3を参照してください。 |
| ロータリーエンコーダ：仕様 | 23ビット絶対値/インクリメンタルシステム |
| 注意 | ロータリーエンコーダをインクリメンタルシステムとして使用する場合（マルチターンデータを使用しない場合）、絶対値エンコーダ用バッテリーを接続しないでください。 |
| ロータリーエンコーダ：分解能 | 8388608 |
