起源の場所:
China/JAPAN
ブランド名:
Mitsubishi
モデル番号:

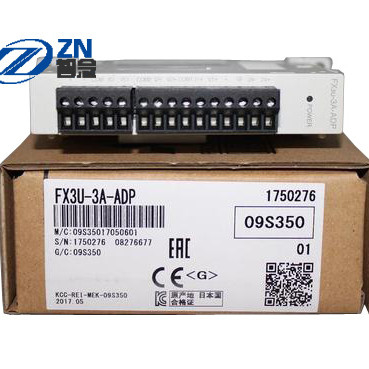

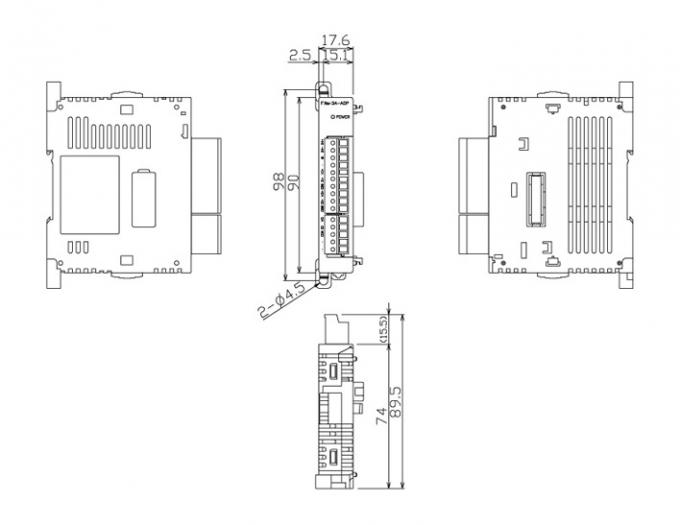

FX3U-3A-ADP
12ビット バイナリの決断の高精度のアナログ入出力アダプター。
[特徴]
- 2チャンネルの入力（電圧:DC0への10Vか現在:20mA）および1チャネルの出力（電圧へのDC4:DC0への10Vか現在:DC4への20mAは）可能である。
-入力は各チャネルのためである。電圧か現在の入力は指定することができる。
-データはプログラムなしで移すことができる（熱心な指示なしで）。
[適用]
-アナログ出力信号にデジタル価値およびデジタル価値にアナログ入力信号を変えるために便利。
| 一致の標準 | UL/cUL KC |
|---|
| アナログ入力 | アナログ入力の範囲 | 電圧入力 | DC0-10V （入力抵抗198.7kΩ） |
|---|---|---|---|
| 現在の入力 | DC4-20mA （入力抵抗250Ω） | ||
| 入力チャネルの数 | 2つのチャネル | ||
| 絶対最高の入力 | 電圧入力 | -0.5V、+ 15V | |
| 現在の入力 | -2mA、+ 30mA | ||
| 入れられた特徴 | 入力モード（電圧/現在の入力）は各チャネルのために置くことができる。 | ||
| デジタル出力 | 12bitバイナリ | ||
| 決断 | 電圧入力 | 2.5mV （10V X 1/4000） | |
| 現在の入力 | 5μA （16mA X 1/3200） | ||
| 広範囲の正確さ | 電圧入力 | 周囲温度25の° Cの± 5の° C:フル・スケール10Vのための± 0.5% （± 50mV） 周囲温度の0 ° Cから55 ° C:フル・スケール10Vのための± 1.0% （± 100mV） |
|
| 現在の入力 | 周囲温度25の° Cの± 5の° C:± 0.5% （± 80μA） フル・スケール16mAの周囲温度の0 ° Cのためから55 ° C:フル・スケール16mAのための± 1.0% （± 160μA） |
||
| A / Dの転換の時間 | 接続FX3U/FX3UCの順序子時 | 入力チャネルの80のμs x数使用される出力チャネルの使用された+ 40のμs x数（データはあらゆる計算周期は更新される） | |
| 接続FX3S/FX3G/FX3GCの順序子時 | 入力チャネルの90のμs x数使用される出力チャネルの使用された+ 50のμs x数（データはあらゆる計算周期は更新される） | ||
| 絶縁材方法 | photocouplerによるアナログの入出力セクションと順序子間の・の絶縁材 DC/DCのコンバーターによるドライブ電源とアナログの入出力セクション間の・の絶縁材 各チャネル間の・の非絶縁材 |
||
| アナログ出力 | アナログ出力の範囲 | 電圧出力 | DC0-10V （外的な負荷抵抗5k-1MΩ） |
| 現在の出力 | DC4への20mA （外的な負荷抵抗500Ωまたはより少なく） | ||
| 出力チャネルの数 | 1つのチャネル | ||
| 出力特性 | 出力モード（電圧/現在の出力）は置くことができる。 | ||
| デジタル入力 | 12bitバイナリ | ||
| 決断 | 電圧出力 | 2.5mV （10V X 1/4000） | |
| 現在の出力 | 4μA （16mA X 1/4000） | ||
| 広範囲の正確さ | 電圧出力 | 周囲温度25の° Cの± 5の° C:フル・スケール10Vのための± 0.5% （± 50mV） 周囲温度の0 ° Cから55 ° C:フル・スケール10Vのための± 1.0% （± 100mV） 外的な負荷抵抗（Rs）はその場合の5kΩよりより少なく、次の計算増加するある。 （1%ごとの100 mV増加。） 47 × 100/（Rs + 47） -0.9 （%） |
|
| 現在の出力 | 周囲温度25の° Cの± 5の° C:± 0.5% （± 80μA） フル・スケール16mAの周囲温度の0 ° Cのためから55 ° C:フル・スケール16mAのための± 1.0% （± 160μA） |
||
| D / 転換の時間 | 接続FX3U/FX3UCの順序子時 | 入力チャネルの80のμs x数使用される出力チャネルの使用された+ 40のμs x数（データはあらゆる計算周期は更新される） | |
| 接続FX3S/FX3G/FX3GCの順序子時 | 入力チャネルの90のμs x数使用される出力チャネルの使用された+ 50のμs x数（データはあらゆる計算周期は更新される） | ||
| 絶縁材方法 | photocouplerによるアナログの入出力セクションと順序子間の・の絶縁材 DC/DCのコンバーターによるドライブ電源とアナログの入出力セクション間の・の絶縁材 各チャネル間の・の非絶縁材 |
||
| 入力/出力の数はポイントを占めた | 0ポイント（順序子の入力/出力ポイントの最大数と関連していない） | ||
| 適当な順序子 | FX3S、FX3G （Ver.1.20または後で）、FX3U （Ver.2.61または後で）、FX3GC、FX3UC （Ver.2.61または後で） FX3S-CNV-ADPはFX3Sに接続するように要求される。 FX3G-CNV-ADPはFX3Gに接続するように要求される。 拡張ボードはFX3UおよびFX3UC-32MT-LTに接続するように要求される（- 2）。 |
||
| 多く | 0.1kgについて | ||
| 電源 | 転換の本塁打の電源 | DC24V + 20% -15% DC24Vの電源を90mAターミナル ブロックに接続し、供給しなさい。 |
|---|---|---|
| インターフェイス ドライブ電源 | DC5V 20mA 内部力は基本的な単位のDC5Vの電源から供給される。 |
| 周囲温度 | 0-55操作-25の間の℃の・の・の・の・の・ |貯蔵の間の75の℃の・の・の・の・の・ | ||
|---|---|---|---|
| 相対湿度 | 操作の間の5から95% RH （凝縮無し）の・の・の・の・の・の・ | ||
| 抵抗力がある振動 | DINの柵を取付けた場合 | 頻度:10-57Hz | 1面広さ:0.035mm X、Y、Z各方向（合計80分）の10回 |
| 頻度:57-150Hz | 加速:4.9m/s 2 X、Y、Z各方向（合計80分）の10回 | ||
| 直接土台の時 | 頻度:10-57Hz | 1面広さ:0.075mm X、Y、Z各方向（合計80分）の10回 | |
| 頻度:57-150Hz | 加速:9.8m/s 2 X、Y、Z各方向（合計80分）の10回 | ||
| 耐衝撃性 | 147m / s 2、行為の時間11ms、正弦および余弦の半波脈拍X、Y、Zの各方向の3回 | ||
| 騒音の抵抗 | 1 nsの1 μsの1,000 Vp-p、騒音の幅、上昇、および30から100つのHzの期間の騒音の電圧の騒音のシミュレーターに基づく。 | ||
| 抵抗電圧 | すべてのターミナルとアース端子間:AC500V 1分 | ||
| 絶縁抵抗 | すべてのターミナルとアース端子間:5MΩまたはDC500Vの絶縁抵抗のテスターとの多く | ||
| 地面 | クラスDの（抵抗を基づかせている基づいていること:100Ωまたはより少なく） 基づいていることは専用されていた基づいているか、または共用基づいていることべきである。 |
||
| 使用の大気 | 腐食性または可燃性ガス無し、ひどい伝導性の塵 | ||
| 使用される高度 | それは圧力が2000のmであるまたはより少なく大気圧が大気圧より高い環境で使用することができないし。それは破壊するかもしれない。 |
||
