OMRONの担当者に,各モデルに適用される最新規格を尋ねてください.
|
| 起源の場所 | 日本 |
| ブランド名 | Omron |
| モデル番号 | CP1E-E10DR-A |

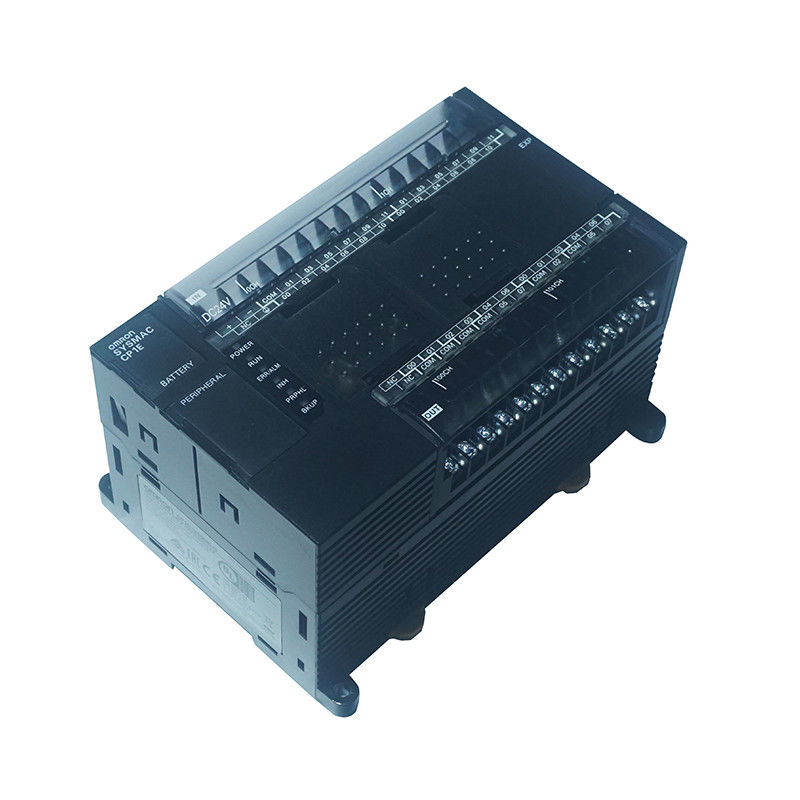

電子部品 低コストPLC CP1E-E14SDR-A オムロン 日本
OMRONの担当者に,各モデルに適用される最新規格を尋ねてください.
| 製品名 | 仕様 | 外部 パワー 供給 (24 VDC) (A) |
流動 消費する について (A) |
モデル | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| パワー 供給 |
わかった 置く |
出て行け 置く |
出て行け 置く タイプ |
プログラム 容量 |
データ 記憶力 容量 |
5V | 24V | |||
| E[][]S型 CPU ユニット 14 I/Oポイント |
100から 240 VAC |
8 | 6 | リレー | 2K ステップ | 2K語 | - そうだ | 0.16 | 0.07 | CP1E-E14SDR-A* |
| E[][]S型 CPU ユニット 20 I/O ポイント |
100から 240 VAC |
12 | 8 | リレー | 2K ステップ | 2K語 | - そうだ | 0.17 | 0.08 | CP1E-E20SDR-A* |
| E[][]S型 CPU ユニット 30 I/O ポイント |
100から 240 VAC |
18 | 12 | リレー | 2K ステップ | 2K語 | 0.30 | 0.17 | 0.07 | CP1E-E30SDR-A* |
| E[][]S型 CPU ユニット 40 I/O ポイント |
100から 240 VAC |
24 | 16 | リレー | 2K ステップ | 2K語 | 0.30 | 0.17 | 0.09 | CP1E-E40SDR-A* |
| E[][]S型 CPU ユニット 60 I/Oポイント |
100から 240 VAC |
36 | 24 | リレー | 2K ステップ | 2K語 | 0.30 | 0.17 | 0.13 | CP1E-E60SDR-A* |
* 商品は注文できません.
| 製品 名前 |
仕様 | 外部 パワー 供給 (24 VDC) (A) |
流動 消費する について (A) |
モデル | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| パワー 供給 |
わかった 置く |
出て行け 置く |
生産量 タイプ |
プログラム 容量 |
データ 記憶力 容量 |
5V | 24V | |||
| E[][]型 CPU ユニット 10 I/O ポイント |
100から 240 VAC |
6 | 4 | リレー | 2K ステップ | 2K語 | --- | 0.08 | 0.04 | CP1E-E10DR-A |
| トランジスタ (沈む) |
--- | 0.11 | --- | CP1E-E10DT-A | ||||||
| トランジスタ (ソース) |
--- | 0.11 | --- | CP1E-E10DT1-A | ||||||
| 24 VDC | リレー | --- | 0.08 | 0.04 | CP1E-E10DR-D | |||||
| トランジスタ (沈む) |
--- | 0.11 | --- | CP1E-E10DT-D | ||||||
| トランジスタ (ソース) |
--- | 0.11 | --- | CP1E-E10DT1-D | ||||||
| E[][]型 CPU ユニット 14 I/Oポイント |
100から 240 VAC |
8 | 6 | リレー | 2K ステップ | 2K語 | --- | 0.16 | 0.07 | CP1E-E14DR-A* |
| E[][]型 CPU ユニット 20 I/O ポイント |
100から 240 VAC |
12 | 8 | リレー | 2K ステップ | 2K語 | --- | 0.17 | 0.08 | CP1E-E20DR-A* |
| E[][]型 CPU ユニット 30 I/O ポイント |
100から 240 VAC |
18 | 12 | リレー | 2K ステップ | 2K語 | 0.30 | 0.17 | 0.07 | CP1E-E30DR-A* |
| E[][]型 CPU ユニット 40 I/O ポイント |
100から 240 VAC |
24 | 16 | リレー | 2K ステップ | 2K語 | 0.30 | 0.17 | 0.09 | CP1E-E40DR-A* |
* 商品は注文できません.
| 製品 名前 |
仕様 | 元... トルナル パワー 供給 (24 VDC) (A) |
流動 消費する について (A) |
モデル | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| パワー 供給 |
わかった 置く |
出て行け 置く |
生産量 タイプ |
プロ... グラム ほら パシティ |
データ 記憶力 ほら パシティ |
5V | 24V | |||
| N[][]S1型 CPU ユニット 30 I/O ポイント |
100から 240 VAC |
18 | 12 | リレー | 8K ステップ |
8K 単語 |
0.30 | 0.21 | 0.07 | CP1E-N30S1DR-A* |
| DC24V | トランジスタ (沈む) |
- そうだ | 0.27 | 0.02 | CP1E-N30S1DT-D* | |||||
| トランジスタ (ソース) |
- そうだ | 0.27 | 0.02 | CP1E-N30S1DT1-D* | ||||||
| N[][]S1型 CPU ユニット 40 I/O ポイント |
100から 240 VAC |
24 | 16 | リレー | 8K ステップ |
8K 単語 |
0.30 | 0.21 | 0.09 | CP1E-N40S1DR-A* |
| DC24V | トランジスタ (沈む) |
- そうだ | 0.31 | 0.02 | CP1E-N40S1DT-D* | |||||
| トランジスタ (ソース) |
- そうだ | 0.31 | 0.02 | CP1E-N40S1DT1-D* | ||||||
| N[][]S1型 CPU ユニット 60 I/Oポイント |
100から 240 VAC |
36 | 24 | リレー | 8K ステップ |
8K 単語 |
0.30 | 0.21 | 0.13 | CP1E-N60S1DR-A* |
| DC24V | トランジスタ (沈む) |
- そうだ | 0.31 | 0.02 | CP1E-N60S1DT-D* | |||||
| トランジスタ (ソース) |
- そうだ | 0.31 | 0.02 | CP1E-N60S1DT1-D* | ||||||
* 商品は注文できません.
| 製品 名前 |
仕様 | 元... トルナル パワー 供給 (24 VDC) (A) |
流動 消費する について (A) |
モデル | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| パワー 供給 |
わかった 置く |
出て行け 置く |
生産量 タイプ |
プロ... グラム ほら パシティ |
データ 記憶力 ほら パシティ |
5V | 24V | |||
| N[][]S型 CPU ユニット 30 I/O ポイント |
100から 240 VAC |
18 | 12 | リレー | 8K ステップ |
8K 単語 |
0.30 | 0.21 | 0.07 | CP1E-N30SDR-A* |
| DC24V | トランジスタ (沈む) |
- そうだ | 0.27 | 0.02 | CP1E-N30SDT-D* | |||||
| トランジスタ (ソース) |
- そうだ | 0.27 | 0.02 | CP1E-N30SDT1-D* | ||||||
| N[][]S型 CPU ユニット 40 I/O ポイント |
100から 240 VAC |
24 | 16 | リレー | 8K ステップ |
8K 単語 |
0.30 | 0.21 | 0.09 | CP1E-N40SDR-A* |
| DC24V | トランジスタ (沈む) |
- そうだ | 0.31 | 0.02 | CP1E-N40SDT-D* | |||||
| トランジスタ (ソース) |
- そうだ | 0.31 | 0.02 | CP1E-N40SDT1-D* | ||||||
| N[][]S型 CPU ユニット 60 I/Oポイント |
100から 240 VAC |
36 | 24 | リレー | 8K ステップ |
8K 単語 |
0.30 | 0.21 | 0.13 | CP1E-N60SDR-A* |
| DC24V | トランジスタ (沈む) |
- そうだ | 0.31 | 0.02 | CP1E-N60SDT-D* | |||||
| トランジスタ (ソース) |
- そうだ | 0.31 | 0.02 | CP1E-N60SDT1-D* | ||||||
* 商品は注文できません.
| 製品 名前 |
仕様 | 元... トルナル パワー 供給 (24 VDC) (A) |
流動 消費する について (A) |
モデル | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| パワー サプ... プレイス |
インプット | 出て行け 置く |
生産量 タイプ |
プロ... グラム ほら パシティ |
データ メム オリー ほら パシティ |
5V | 24V | |||
| N[][]型 CPU 単位 14 と I/O ポイント |
100から 240 VAC |
8 | 6 | リレー | 8K ステップ |
8K 単語 |
--- | 0.17 | 0.07 | CP1E-N14DR-A* |
| トランジスタ (沈む) |
--- | 0.22 | 0.02 | CP1E-N14DT-A* | ||||||
| トランジスタ (ソース) |
--- | 0.22 | 0.02 | CP1E-N14DT1-A* | ||||||
| 24 VDC |
リレー | --- | 0.17 | 0.07 | CP1E-N14DR-D* | |||||
| トランジスタ (沈む) |
--- | 0.22 | 0.02 | CP1E-N14DT-D* | ||||||
| トランジスタ (ソース) |
--- | 0.22 | 0.02 | CP1E-N14DT1-D* | ||||||
| N[][]型 CPU 単位 20と I/O ポイント |
100から 240 VAC |
12 | 8 | リレー | 8K ステップ |
8K 単語 |
--- | 0.18 | 0.08 | CP1E-N20DR-A* |
| トランジスタ (沈む) |
--- | 0.23 | 0.02 | CP1E-N20DT-A* | ||||||
| トランジスタ (ソース) |
--- | 0.23 | 0.02 | CP1E-N20DT1-A* | ||||||
| 24 VDC |
リレー | --- | 0.18 | 0.08 | CP1E-N20DR-D* | |||||
| トランジスタ (沈む) |
--- | 0.23 | 0.02 | CP1E-N20DT-D* | ||||||
| トランジスタ (ソース) |
--- | 0.23 | 0.02 | CP1E-N20DT1-D* | ||||||
| N[][]型 CPU 単位 30と I/O ポイント |
100から 240 VAC |
18 | 12 | リレー | 8K ステップ |
8K 単語 |
0.3 | 0.21 | 0.07 | CP1E-N30DR-A* |
| トランジスタ (沈む) |
0.3 | 0.27 | 0.02 | CP1E-N30DT-A* | ||||||
| トランジスタ (ソース) |
0.3 | 0.27 | 0.02 | CP1E-N30DT1-A* | ||||||
| 24 VDC |
リレー | --- | 0.21 | 0.07 | CP1E-N30DR-D* | |||||
| トランジスタ (沈む) |
--- | 0.27 | 0.02 | CP1E-N30DT-D* | ||||||
| トランジスタ (ソース) |
--- | 0.27 | 0.02 | CP1E-N30DT1-D* | ||||||
| N[][]型 CPU 単位 40 と I/O ポイント |
100から 240 VAC |
24 | 16 | リレー | 8K ステップ |
8K 単語 |
0.3 | 0.21 | 0.09 | CP1E-N40DR-A* |
| トランジスタ (沈む) |
0.3 | 0.31 | 0.02 | CP1E-N40DT-A* | ||||||
| トランジスタ (ソース) |
0.3 | 0.31 | 0.02 | CP1E-N40DT1-A* | ||||||
| 24 VDC |
リレー | --- | 0.21 | 0.09 | CP1E-N40DR-D* | |||||
| トランジスタ (沈む) |
--- | 0.31 | 0.02 | CP1E-N40DT-D* | ||||||
| トランジスタ (ソース) |
--- | 0.31 | 0.02 | CP1E-N40DT1-D* | ||||||
| N[][]型 CPU 単位 60 と I/O ポイント |
100から 240 VAC |
36 | 24 | リレー | 8K ステップ |
8K 単語 |
0.3 | 0.21 | 0.13 | CP1E-N60DR-A* |
| トランジスタ (沈む) |
0.3 | 0.31 | 0.02 | CP1E-N60DT-A* | ||||||
| トランジスタ (ソース) |
0.3 | 0.31 | 0.02 | CP1E-N60DT1-A* | ||||||
| 24 VDC |
リレー | --- | 0.21 | 0.13 | CP1E-N60DR-D* | |||||
| トランジスタ (沈む) |
--- | 0.31 | 0.02 | CP1E-N60DT-D* | ||||||
| トランジスタ (ソース) |
--- | 0.31 | 0.02 | CP1E-N60DT1-D* | ||||||
| NA型 CPU 単位 20と I/O ポイント (内蔵) アナログ) |
100から 240 VAC |
12 (内蔵) アナログ 入力: 2) |
8 (内蔵) アナログ 出力: 1) |
リレー | 8K ステップ |
8K 単語 |
0.3 | 0.18 | 0.11 | CP1E-NA20DR-A |
| 24 VDC |
トランジスタ (沈む) |
--- | 0.23 | 0.09 | CP1E-NA20DT-D | |||||
| トランジスタ (ソース) |
--- | 0.23 | 0.09 | CP1E-NA20DT1-D | ||||||
* 商品は注文できません.
| 製品 名前 |
仕様 | モデル |
|---|---|---|
| バッテリーセット |
N/NA[][](S[]) 型 CP1E CPU ユニット 注: 次のデータがある場合,N/NA[][](S[]) 型 CPU ユニットにバッテリーをマウントします. 電源の切断のためにバックアップする必要があります. DM エリア (D) (DM エリアのバックアップされた単語を除く),保持エリア (H),カウンター 完了フラッグ (C),カウンター現在値 (C),補助領域 (A),およびクロック機能 (電池は製造から2年以内に使用します.) |
CP1W-BAT01 |
このオプションはCP1E N14/20,N30/40/60S (※1),E10/14/20/30/40/60 (※S) CPUユニットでは使用できません.
| 製品名 | 仕様 | モデル | |
|---|---|---|---|
| RS-232C オプション・ボード |
|
1つのRS-232Cオプションボードをオプションボードスロットに搭載することができる. | CP1W-CIF01 |
| RS-422A/485 オプション・ボード |
|
オプションボードに1つのRS-422A/485オプションボードを設置できます. スロット |
CP1W-CIF11 |
| RS-422A/485 隔離型 オプション・ボード |
|
CP1W-CIF12-V1 | |
| イーサネット オプション・ボード |
|
1つのイーサネットオプションボードをオプションボードスロットにマウントすることができる. CP1E CPUユニットは CP1W-CIF41 バージョン 2.0 以上でサポートされています. CP1W-CIF41 を使用するときは,CX-Programmer バージョン 9.12 以上を使用します. 必要なこと |
CP1W-CIF41 |
| アナログ入力 オプション・ボード |
|
CPU ユニット オプション ボード スロットにマウントできる. 0-10V (解像度:1/4000),0-20mA (解像度: 1/2000) についてです. |
CP1W-ADB21 * |
| アナログ出力 オプション・ボード |
|
CPU ユニット オプション ボード スロットにマウントできる. 2つのアナログ出力 0-10V (解像度:1/4000) |
CP1W-DAB21V * |
| アナログ I/O オプション・ボード |
|
CPU ユニット オプション ボード スロットにマウントできる. 0-10V (解像度:1/4000),0-20mA (解像度:1/2000). 2つのアナログ出力 0-10V (解像度:1/4000) |
CP1W-MAB221 * |
CP1E E10/14/20(S) または N14/20 CPU ユニットは,拡張 I/O ユニットおよび拡張 ユニットをサポートしません.
| ユニット タイプ |
製品 名前 |
仕様 | 流動 消費 (A) |
モデル | ||||
|---|---|---|---|---|---|---|---|---|
| インプット | 出て行け 置く |
出力型 | 5V | 24V | ||||
| CP1W 拡大する シオン I/O 単位 |
入力単位 |
8 | --- | 24 VDC 入力 | 0.018 | - そうだ | CP1W-8ED | |
| 生産単位 |
--- | 8 | リレー | 0.026 | 0.044 | CP1W-8ER | ||
| トランジスタ (沈み) | 0.075 | - そうだ | CP1W-8ET | |||||
| トランジスタ (供給) | 0.075 | - そうだ | CP1W-8ET1 | |||||
| 生産単位 |
--- | 16 | リレー | 0.042 | 0.090 | CP1W-16ER | ||
| トランジスタ (沈み) | 0.076 | - そうだ | CP1W-16ET | |||||
| トランジスタ (供給) | 0.076 | - そうだ | CP1W-16ET1 | |||||
| 生産単位 |
--- | 32 | リレー | 0.049 | 0.131 | CP1W-32ER | ||
| トランジスタ (沈み) | 0.113 | - そうだ | CP1W-32ET | |||||
| トランジスタ (供給) | 0.113 | - そうだ | CP1W-32ET1 | |||||
| I/O 単位 |
12 | 8 | リレー | 0.103 | 0.044 | CP1W-20EDR1 | ||
| トランジスタ (沈み) | 0.130 | - そうだ | CP1W-20EDT | |||||
| トランジスタ (供給) | 0.130 | - そうだ | CP1W-20EDT1 | |||||
| I/O 単位 |
24 | 16 | リレー | 0.080 | 0.090 | CP1W-40EDR | ||
| トランジスタ (沈み) | 0.160 | - そうだ | CP1W-40EDT | |||||
| トランジスタ (供給) | 0.160 | - そうだ | CP1W-40EDT1 | |||||
| CP1W 拡大する シオン 単位 |
アナログ 入力単位 |
4CH | - そうだ | 入力範囲:0~5V 1から5V,0から10V,±10V 0から20mA,または4から20mA |
決議: 1/6000 |
0.100 | 0.090 | CP1W-AD041 |
| 決議: 1/12000 |
0.100 | 0.050 | CP1W-AD042 | |||||
| アナログ 出力単位 |
- そうだ | 2CH | 出力範囲: 1から5V,0から10V,±10V 0から20mA,または4から20mA |
決議: 1/6000 |
0.040 | 0.095 | CP1W-DA021 | |
| - そうだ | 4CH | 決議: 1/6000 |
0.080 | 0.124 | CP1W-DA041 | |||
| 決議: 1/12000 |
0.070 | 0.160 | CP1W-DA042 | |||||
| アナログ I/O ユニット |
4CH | 4CH | 入力範囲:0~5V 1から5V,0から10V,±10V 0から20mA,または4から20mA 出力範囲: 1から5V,0から10V,±10V 0から20mA,または4から20mA |
決議: 1/12000 |
0.120 | 0.170 | CP1W-MAD44 | |
| 4CH | 2CH | 決議: 1/12000 |
0.120 | 0.120 | CP1W-MAD42 | |||
| 2CH | 1CH | 決議: 1/6000 |
0.083 | 0.110 | CP1W-MAD11 | |||
| 温度 センサーユニット |
2CH | - そうだ | センサータイプ:熱対 (JまたはK) | 0.040 | 0.059 | CP1W-TS001 | ||
| 4CH | - そうだ | センサータイプ:熱対 (JまたはK) | 0.040 | 0.059 | CP1W-TS002 | |||
| 2CH | - そうだ | センサータイプ:プラチナ抵抗 温度計 (Pt100またはJPt100) |
0.054 | 0.073 | CP1W-TS101 | |||
| 4CH | - そうだ | センサータイプ:プラチナ抵抗 温度計 (Pt100またはJPt100) |
0.054 | 0.073 | CP1W-TS102 | |||
| 4CH | - そうだ | センサータイプ:熱対 (JかK) 2チャネルは アナログ入力 入力範囲:1~5V,0~10V V,4〜20mA |
決議: 1/12000 |
0.070 | 0.030 | CP1W-TS003 | ||
| 12CH | - そうだ | センサータイプ:熱対 (JまたはK) | 0.080 | 0.050 | CP1W-TS004 | |||
| コンポバス/S I/Oリンクユニット |
8 | 8 | CompoBus/S スレーブ | 0.029 | - そうだ | CP1W-SRT21 | ||
| 製品名 | 仕様 | モデル |
|---|---|---|
| I/O接続ケーブル | 80cm (CP1W拡張I/Oユニットと拡張ユニット) 各PLCには1つのI/O接続ケーブルしか使用できません. |
CP1W-CN811 |
注:横接用のI/O接続ケーブル (約6cm) は,CP1W拡張I/Oユニットおよび
拡張ユニット
| 名前 | 仕様 | モデル | |
|---|---|---|---|
| DINトラック | 長さ:0.5m 高さ:7.3mm | PFP-50N | |
| 長さ: 1 m 高さ: 7.3 mm | PFP-100N | ||
| 長さ: 1m 高さ: 16mm | PFP-100N2 | ||
| エンドプレート | DIN線路のユニットを固定するストップです | PFP-M | |
| 製品 名前 |
仕様 | モデル | ||
|---|---|---|---|---|
| 番号 ライセンス |
メディア | |||
| FA 統合 ツール パッケージ CX-One ライト ヴェル4[ ] |
CX-One LiteはCX-Oneのサブセットです サポートソフトウェアのみを提供するパッケージ マイクロPLCアプリケーションに必要な. CX-One Liteは次のOSで動作する. 操作システム: Windows 7 (32ビット/64ビットバージョン) / Windows 8 (32ビット/64ビットバージョン) / Windows 8.1 (32ビット/64ビットバージョン) / Windows 10 (32ビット/64ビット版) CX-One Lite Ver. 4にはMicro PLC Editionが含まれている. CXプログラマー バージョン9... |
1 ライセンス | DVD | CXONE-LT01D-V4 |
| FA 統合 ツール パッケージ CX-ワン パッケージ 第4版 [ ] |
CX-Oneは,包括的なソフトウェアパッケージです. OMRON PLCのサポートソフトウェアを統合し, CX-Oneは次のOSで実行されます. 操作システム: Windows 7 (32ビット/64ビットバージョン) / Windows 8 (32ビット/64ビットバージョン) / Windows 8.1 (32ビット/64ビットバージョン) / Windows 10 (32ビット/64ビット版) CX-One Ver. 4にはCX-プログラマー Ver. 9が含まれています. |
1 ライセンス * |
DVD | CXONE-AL01D-V4 |
注: 1. E20/30/40 ((S),N20/N30/N40 ((S) のCPUユニットは,CX-Programmer バージョン 8.2 以上でサポートされています.
E10,E14,N14,N60,NA20 CPUユニットは,CX-Programmer バージョン 9.03 以上でサポートされています.
Micro PLC Edition CXProgrammer が使われていますが,バージョン 9.03 以上が必要です.
E60S CPU ユニットは,CX プログラマー バージョン 9.42 以上でサポートされています.
プログラムが使用されている場合は,バージョン9.42以上が必要です.
2CX-OneとCX-One Liteは同時に同じコンピュータに インストールできません
複数のライセンス (3,10,30または50ライセンス) とライセンスのないDVDメディアもCX-Oneで利用できます.
CX-One からインストールできるサポートソフトウェアを次の表でリストしています.
私達にいつでも連絡しなさい
