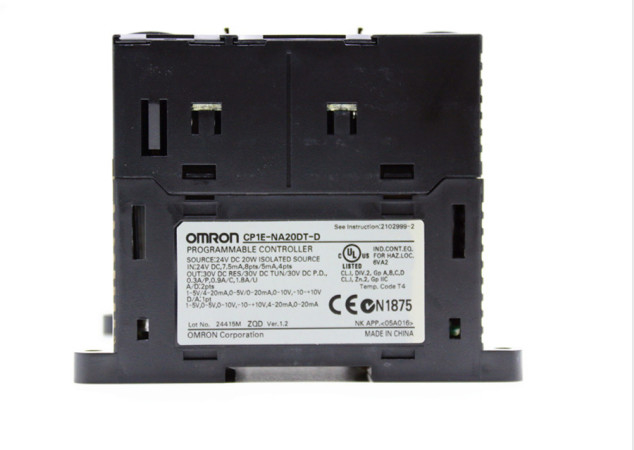

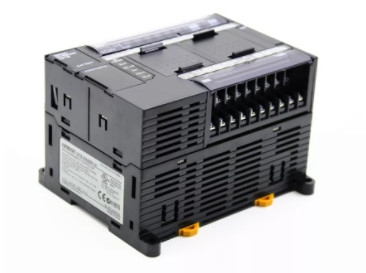

| タイプ | AC電源モデル | DC電源モデル | |
|---|---|---|---|
| モデル | CP1E- [] [] [] S [] D [] - A CP1E- [] [] [] D [] - A |
CP1E- [] [] [] S [] D [] - D CP1E- [] [] [] D [] - D |
|
| エンクロージャ | パネルに取付けられる | ||
| 次元（W） Hの× Dの× | タイプE/N/NA [] [] 10の入力/出力ポイント（CP1E-E10D []が付いているCPUの単位- []）:90mmの*1 × 85mmの*2 × 66のmm 14か20の入力/出力ポイント（CP1E- [] 14D []が付いているCPUの単位- []/[] 20D [] - []）:90mmの*1 × 85mm *2 × 86のmm 30の入力/出力ポイント（CP1E- []が付いているCPUの単位30D [] - []）:90mmの*1 × 85mmの*2 × 130のmm 40の入力/出力ポイント（CP1E- []が付いているCPUの単位40D [] - []）:90mmの*1 × 85mmの*2 × 150のmm 60の入力/出力ポイント（CP1E-N60D []が付いているCPUの単位- []）:90mmの*1 × 85mmの*2 × 195のmm 20の入力/出力ポイントおよび作り付けのアナログ（CP1E-NA20D []のCPUの単位- []）:90mmの*1 × 85mm *2 × 130のmm タイプE/N/[] [] S （1） 14か20の入力/出力ポイント（CP1E- [] 14SD []が付いているCPUの単位- []/[] 20SD [] - []）:90mmの*1 × 79mm *2 × 86のmm 30の入力/出力ポイント（CP1E- []が付いているCPUの単位30S （1つの） D [] - []）:90mmの*1 × 79mmの*2 × 130のmm 40の入力/出力ポイント（CP1E- []が付いているCPUの単位40S （1つの） D [] - []）:90mmの*1 × 79mmの*2 × 150のmm 60の入力/出力ポイント（CP1E- []が付いているCPUの単位60S （1つの） D [] - []）:90mmの*1 × 79mmの*2 × 195のmm |
||
| 重量 | 10の入力/出力ポイント（CP1E-E10D []が付いているCPUの単位- []）:最高300g。 14の入力/出力ポイント（CP1E- []が付いているCPUの単位14 （S） D [] - []）:最高360g。 20の入力/出力ポイント（CP1E- []が付いているCPUの単位20 （S） D [] - []）:最高370g。 30の入力/出力ポイント（CP1E- [] 30 （S []）が付いているCPUの単位D [] - []）:最高600g。 40の入力/出力ポイント（CP1E- [] 40 （S []）が付いているCPUの単位D [] - []）:最高660g。 60の入力/出力ポイント（CP1E- [] 60 （S []）が付いているCPUの単位D [] - []）:最高850g。 20の入力/出力ポイントおよび作り付けのアナログ（CP1E-NA20D []のCPUの単位- []）:最高680g。 |
||
| Elec trical spec- ifica- tions |
供給電圧 | 100から240 VAC 50/60のHz | 24 VDC |
| 作動の電圧 範囲 |
85から264 VAC | 20.4から26.4 VDC | |
| 力 消費 |
最高15 VA/100 VAC。 最高25 VA/240 VAC。 （CP1E-E10D [] - A/[] 14 （S） D [] - A/ [] 20 （S） D [] - A） |
最高9 W。（CP1E-E10D [] - D） 最高13 W。（CP1E-N14D [] - D/N20D [] - D） |
|
| 最高50 VA/100 VAC。 最高70 VA/240 VAC。 （CP1E-NA20D [] - A/[] 30 （S []） D [] - A/ [] 40 （S []） D [] - A/N60 （S []） D [] - A） |
最高20 W。 （CP1E-NA20D [] - D/N30 （S []） D [] - D/ N40 （S []） D [] - D/N60 （S []） D [] - D） *4 |
||
| 現在の侵入 | 120 VAC、最高8氏のための20 A。コールド スタートのため 室温 240 VAC、最高8氏のための40 A。コールド スタートのため 室温 |
24 VDC、最高20氏のための30 A。コールド スタートのため 室温 |
|
| 外部力 供給*3 |
提供されない。 （CP1E-E10D [] - A/[] 14 （S） D [] - A/ [] 20 （S） D [] - A） 24 VDC、300 mA （CP1E-NA20D [] - A/[] 30D [] - A/ [] 40D [] - A/[] 60D [] - A/[] 30SDR-A/ [] 40SDR-A/[] 60SDR-A） |
提供されない | |
| 絶縁材 抵抗 |
間の20 MΩ min. （500 VDCで） 外的なACターミナルおよびGRターミナル |
DCの第一次流れ間でおよびDCを除いて 二次流れ |
|
| 誘電体 強さ |
AC間の1分の2,300 VAC 50/60Hz 外面および現在のGRターミナル漏出: 5 mA最高。 |
DCの第一次流れ間でおよびDCを除いて 二次流れ |
|
| 電源遮断の 探知時間 |
10氏min。 | 2氏min。 | |
| Appli- 陽イオン envi- ron- ment |
包囲された作動 温度 |
0から55 °C | |
| 包囲された湿気 | 10%から90% | ||
| 大気 | 腐食性のガス無し。 | ||
| 包囲された貯蔵 温度 |
-20から75 °C （電池を除いて） | ||
| 高度 | 2,000のm最高。 | ||
| 汚染程度 | 2またはより少なく:大会IEC 61010-2-201。 | ||
| 騒音の抵抗 | 電源ラインの2つのkV （IEC61000-4-4に合致する。） | ||
| 過電圧 部門 |
部門II:大会IEC 61010-2-201。 | ||
| EMCの免除 レベル |
地帯B | ||
| 振動 抵抗 |
JIS 60068-2-6に合致する。 3.5 mm広さの5つから8.4 Hz、8.4から150のHz X、YおよびZの方向（10分の10の広がりそれぞれの100分の9.8 m/s2の加速 = 100つの最低の合計） |
||
| 衝撃抵抗 | JIS 60068-2-27に合致する。 X、YおよびZの方向の147 m/s2、3回 |
||
| ターミナル ブロック | 固定される（取り外し可能） | ||
| 末端ねじサイズ | M3 | ||
| 適当な標準 | 欧州共同体指令に合致する | ||
| 方法を基づかせていること | へのまたはより少なく地面100 Ω。 | ||
